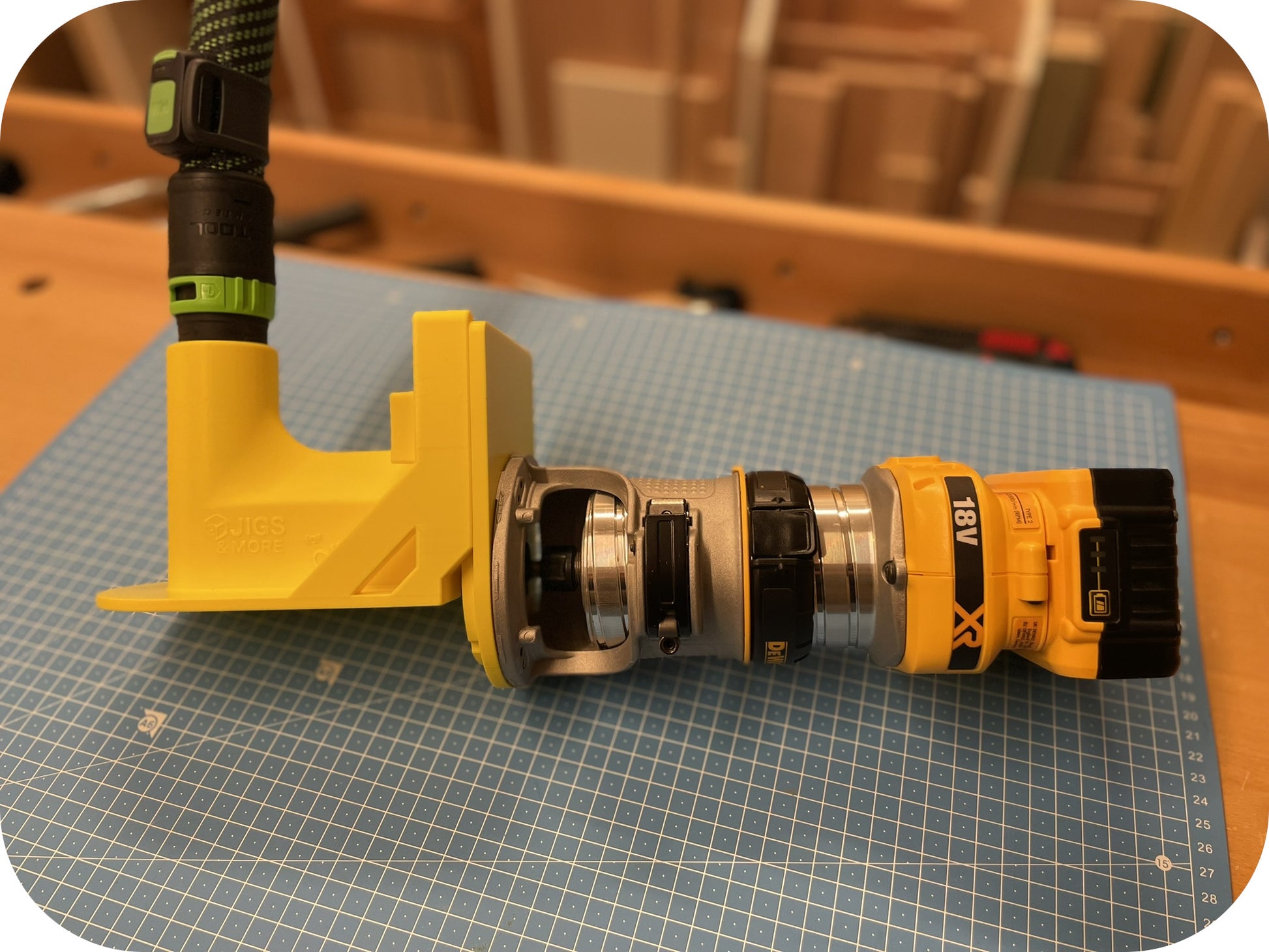

Flansch mit DEWALT DCW60 -

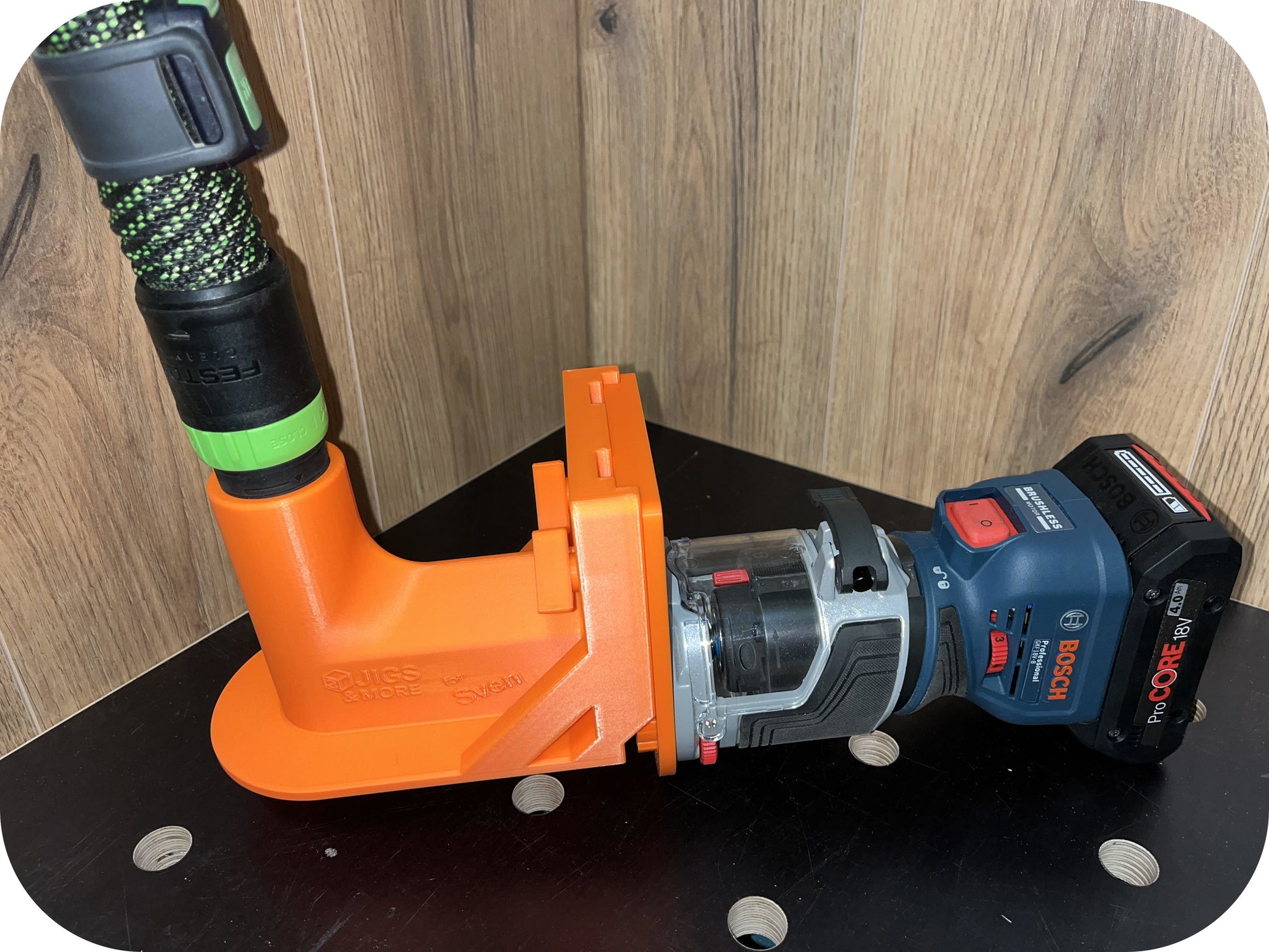

Flansch mit BOSCH GKF 18V-8 -

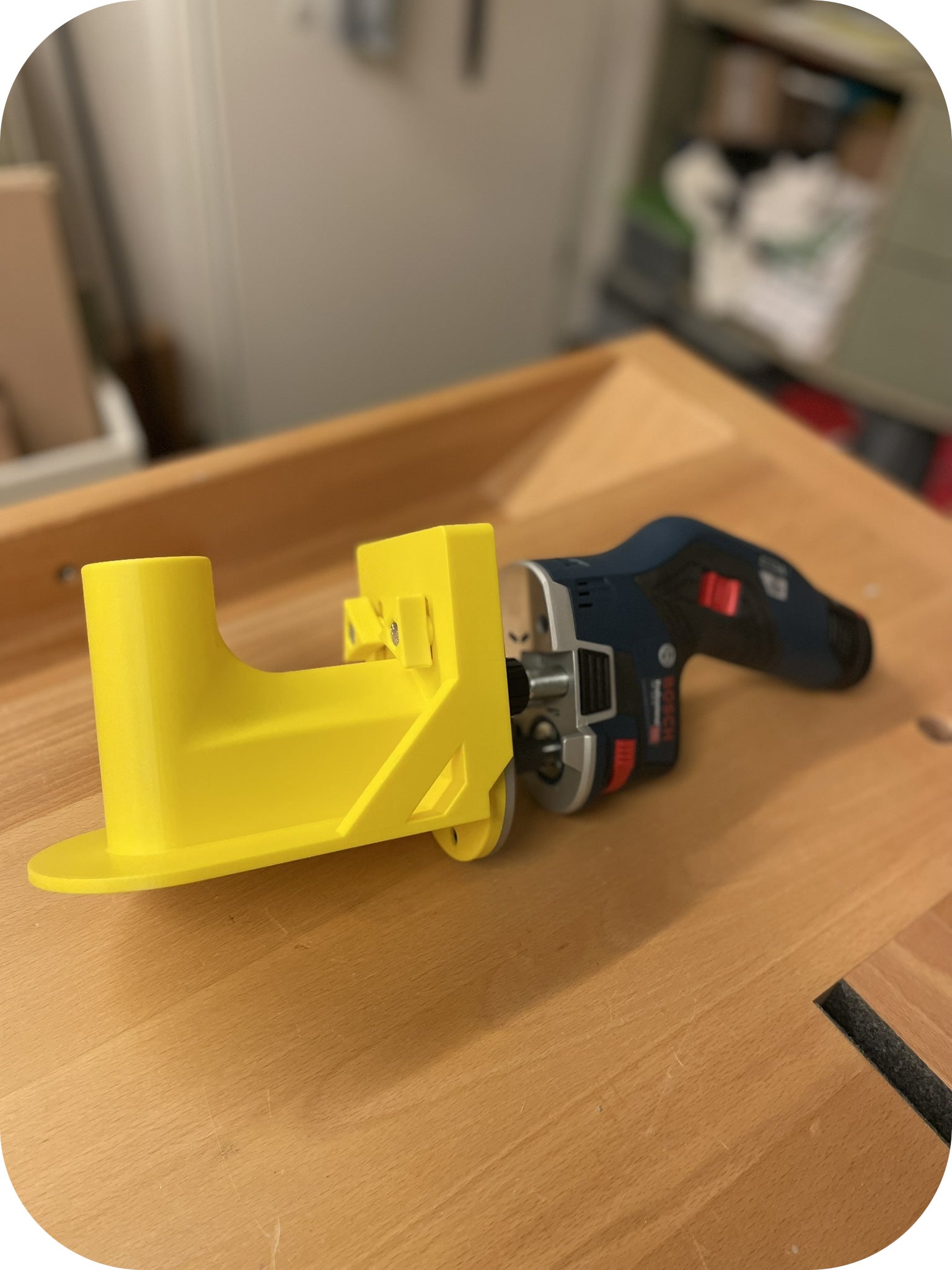

Flansch mit BOSCH GKF 12V-8 -

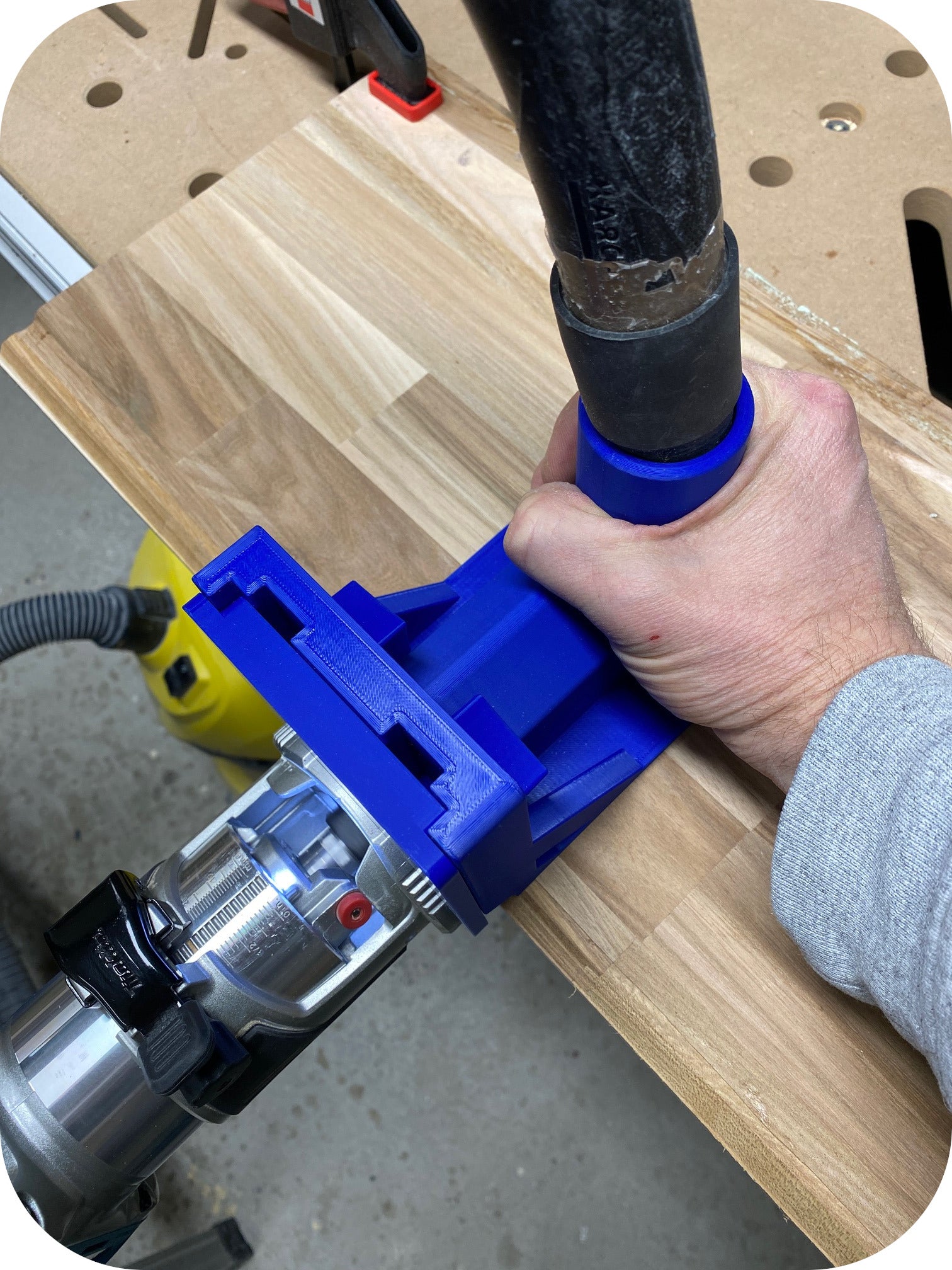

Flansch mit MAKITA DRT50 -

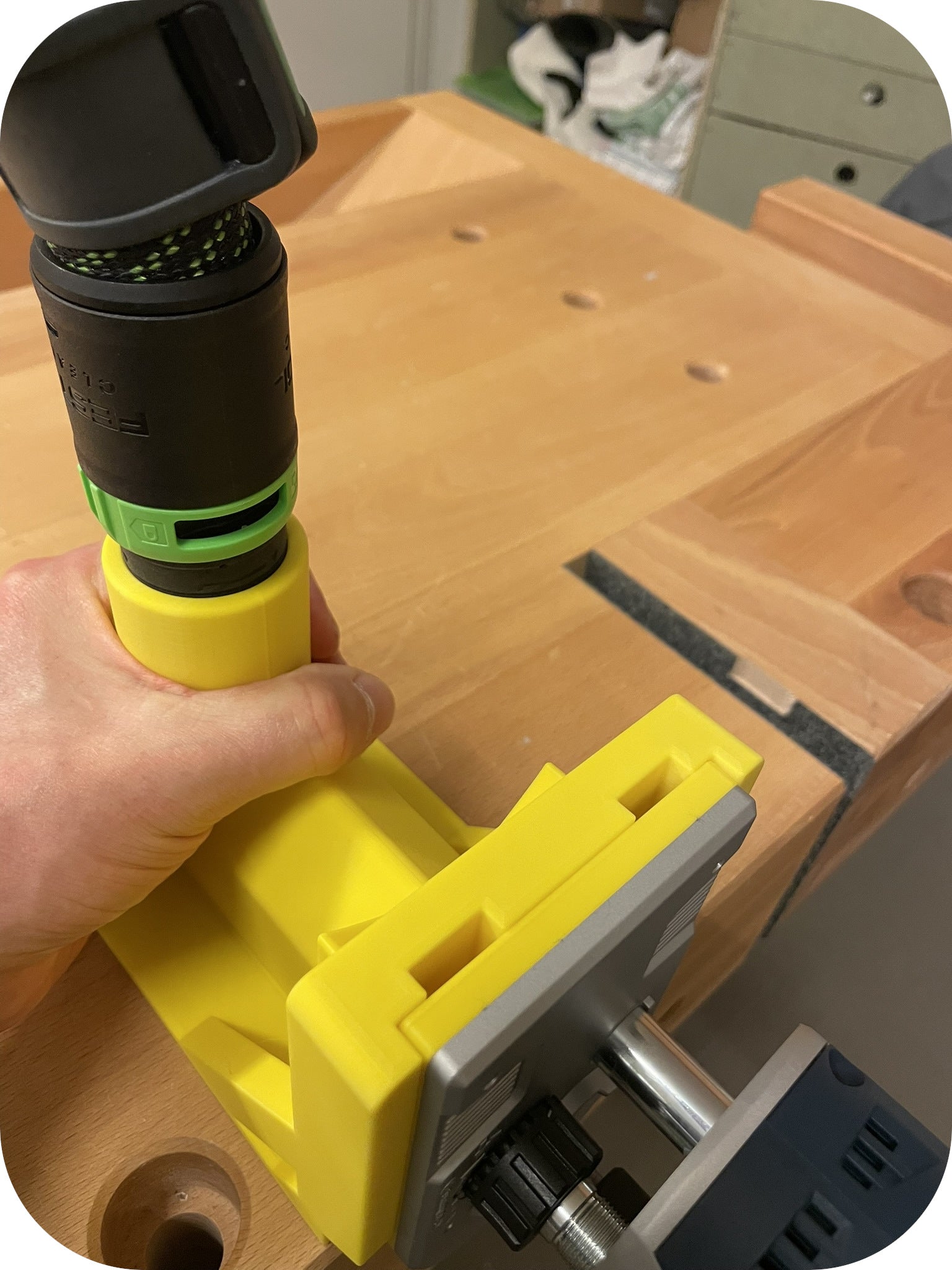

Absaugstutzen dient als Handgriff -

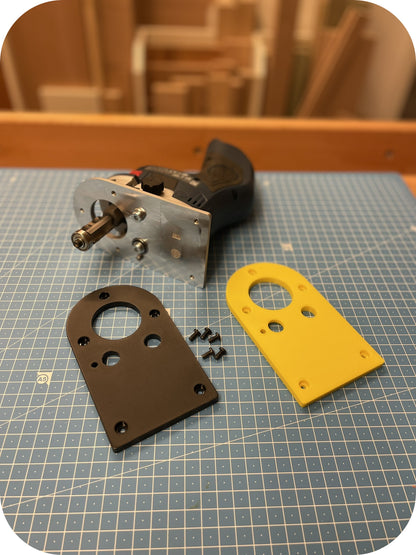

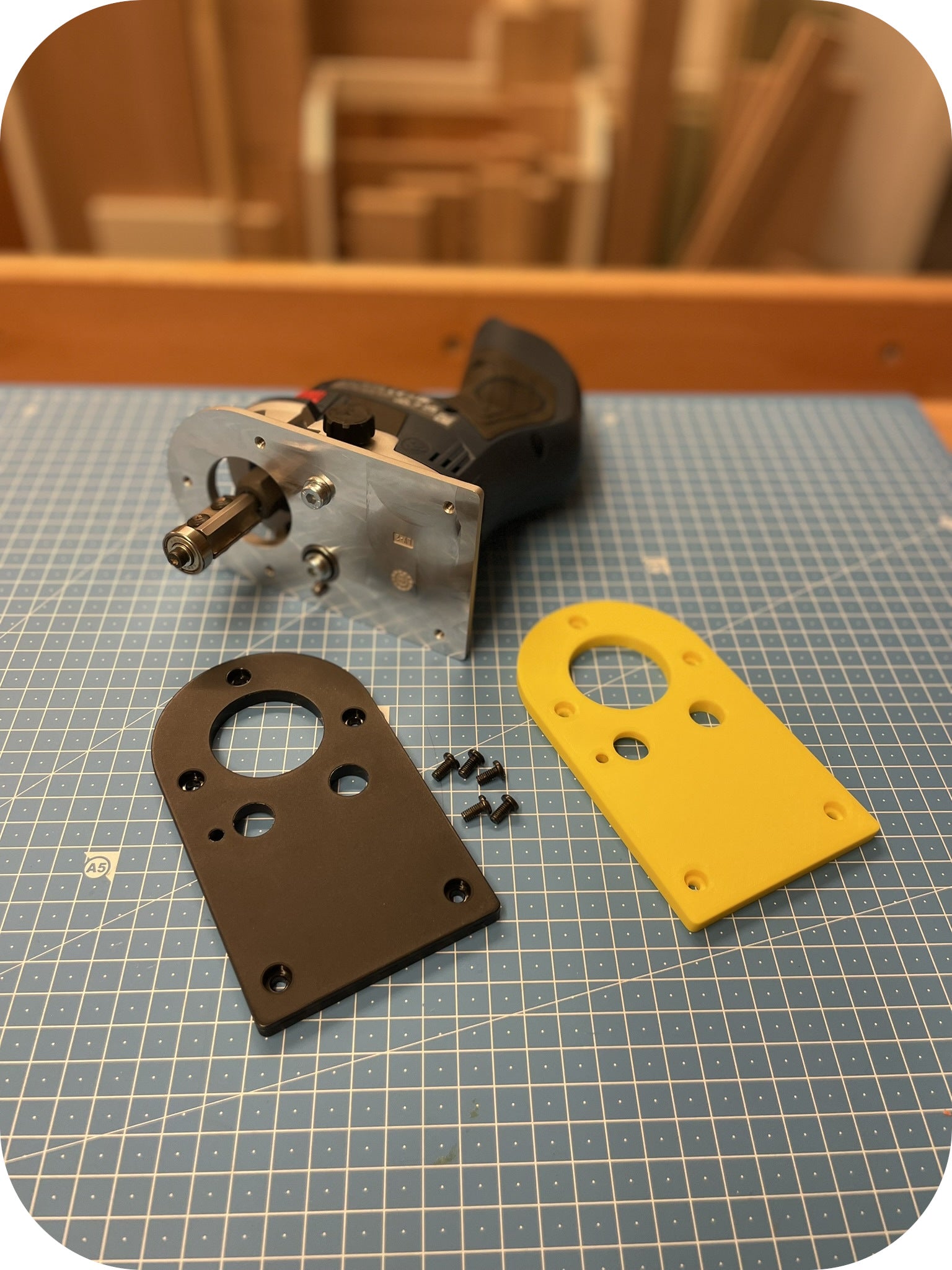

Grundplatte und Adapterplatte werden getauscht -

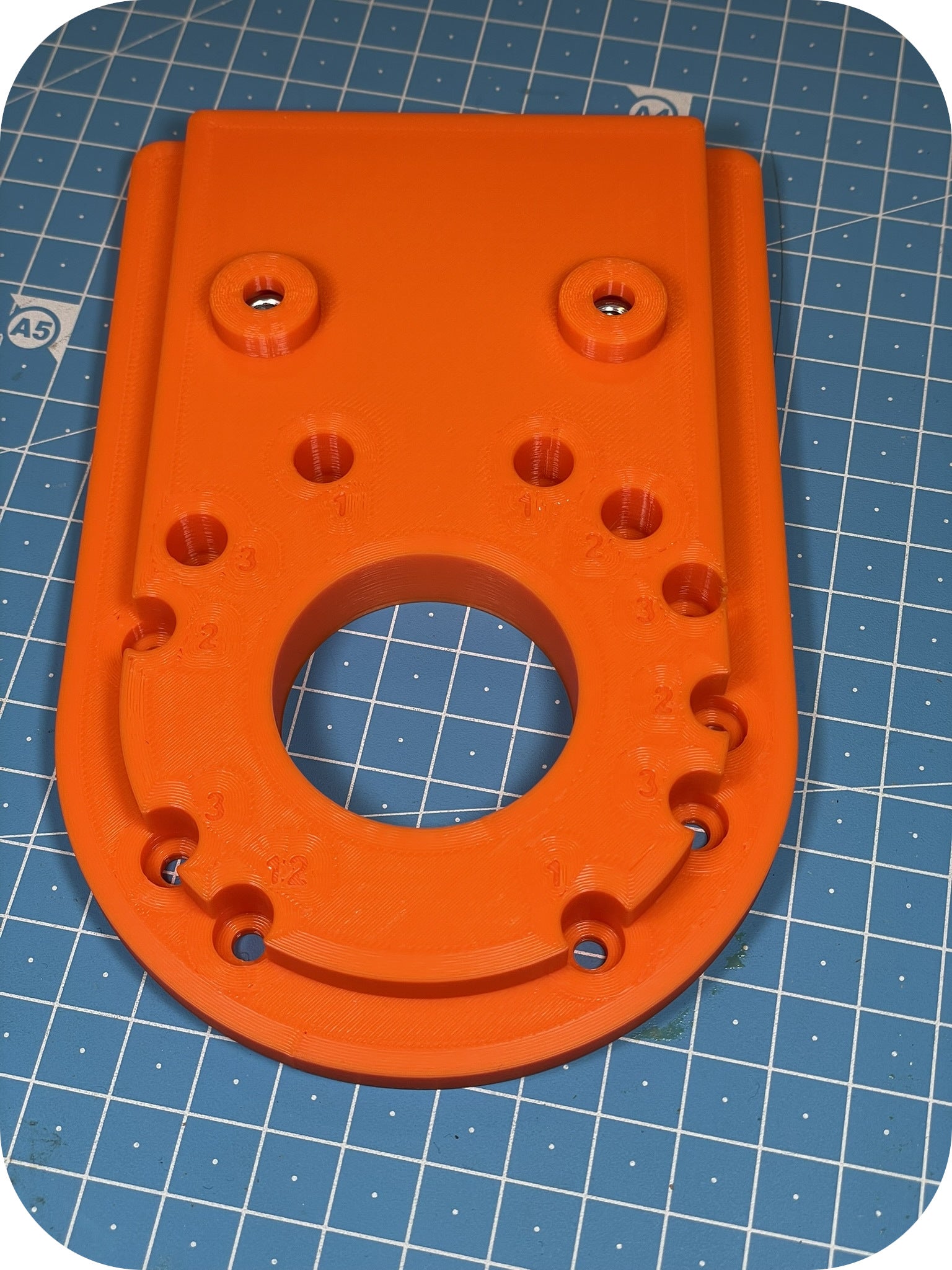

Mehrere Positionen für den Fräskorb -

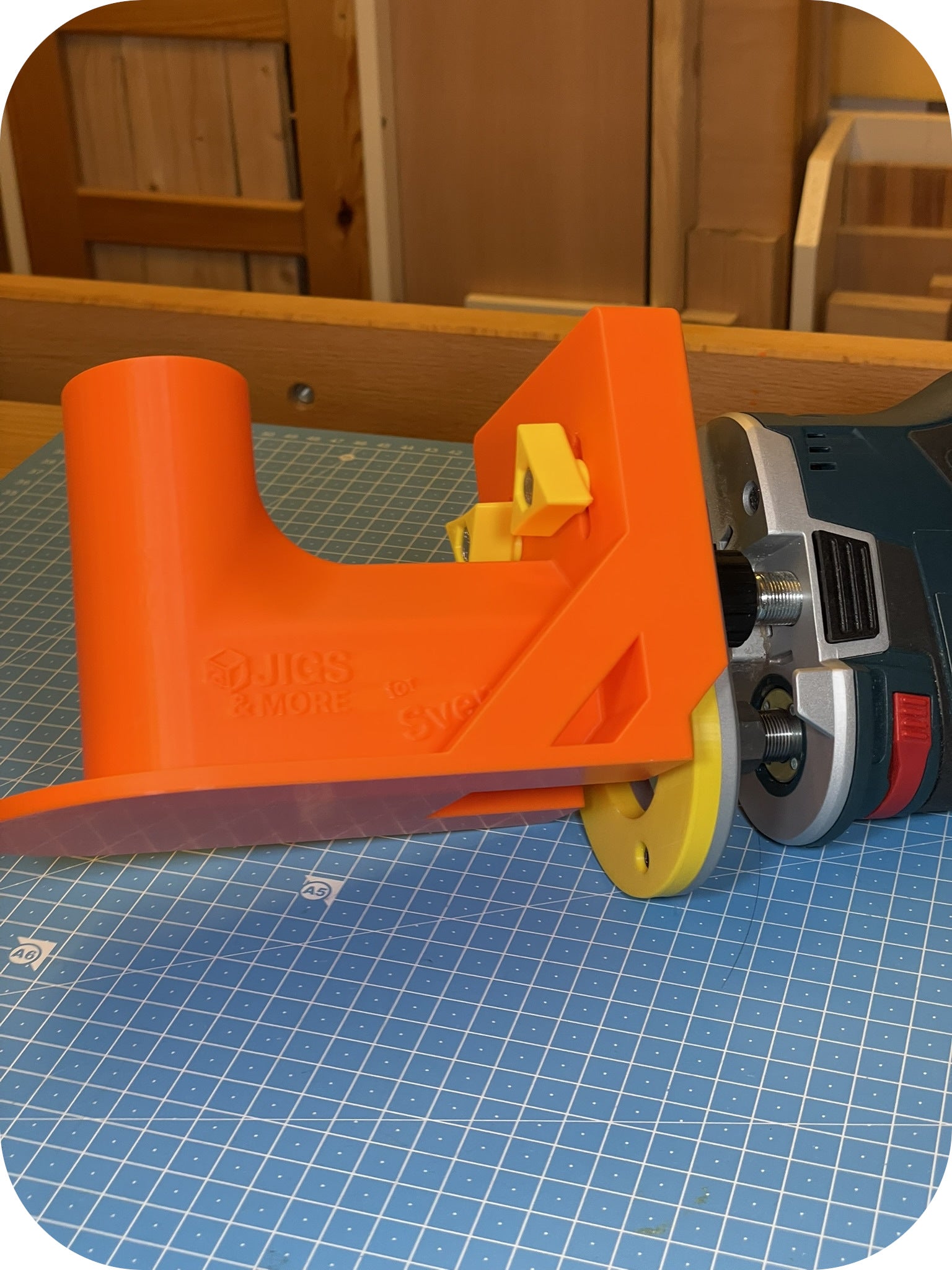

Auch mehrfarbig ist möglich -

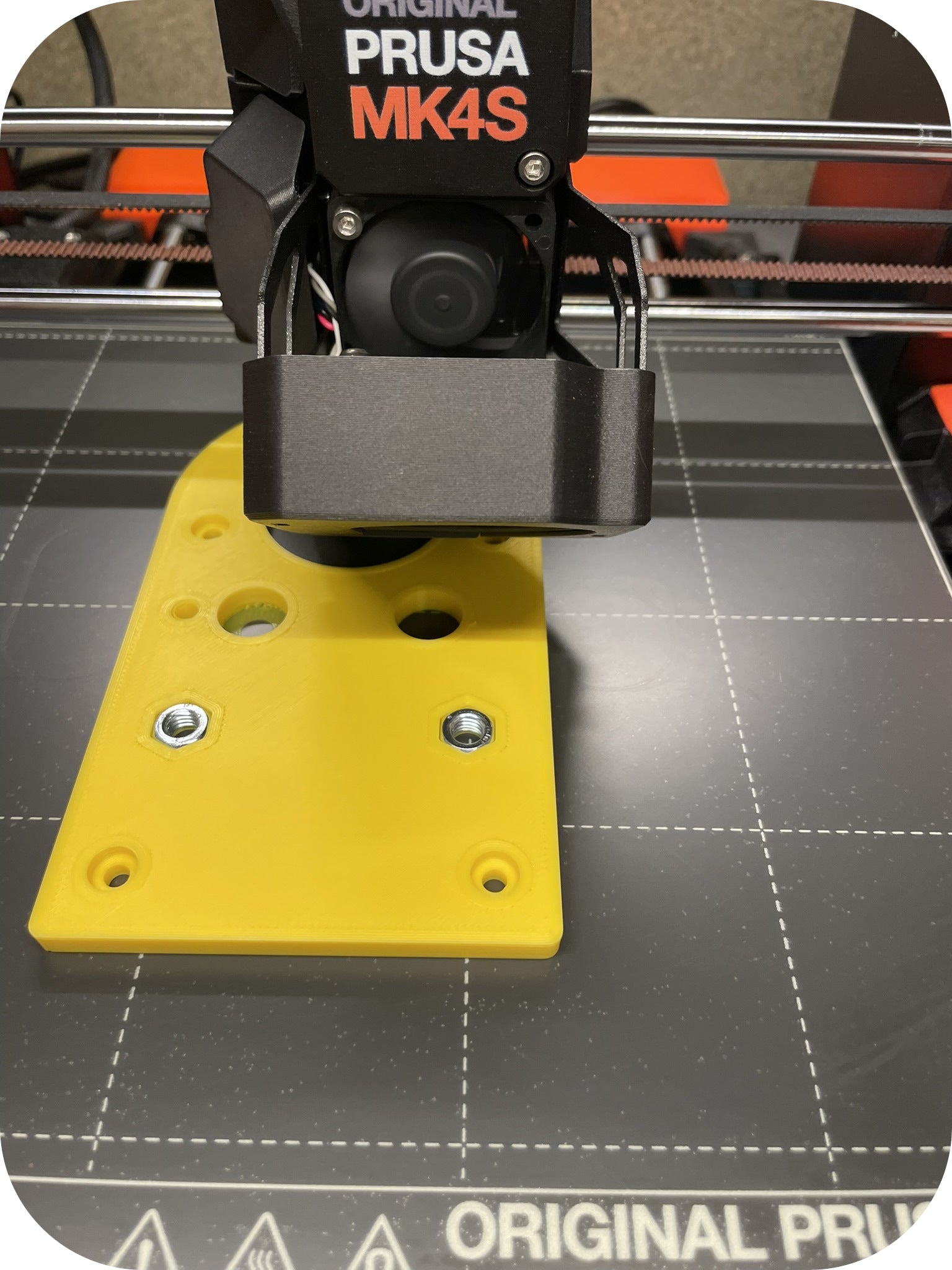

Muttern sind in der Adapterplatte integriert -

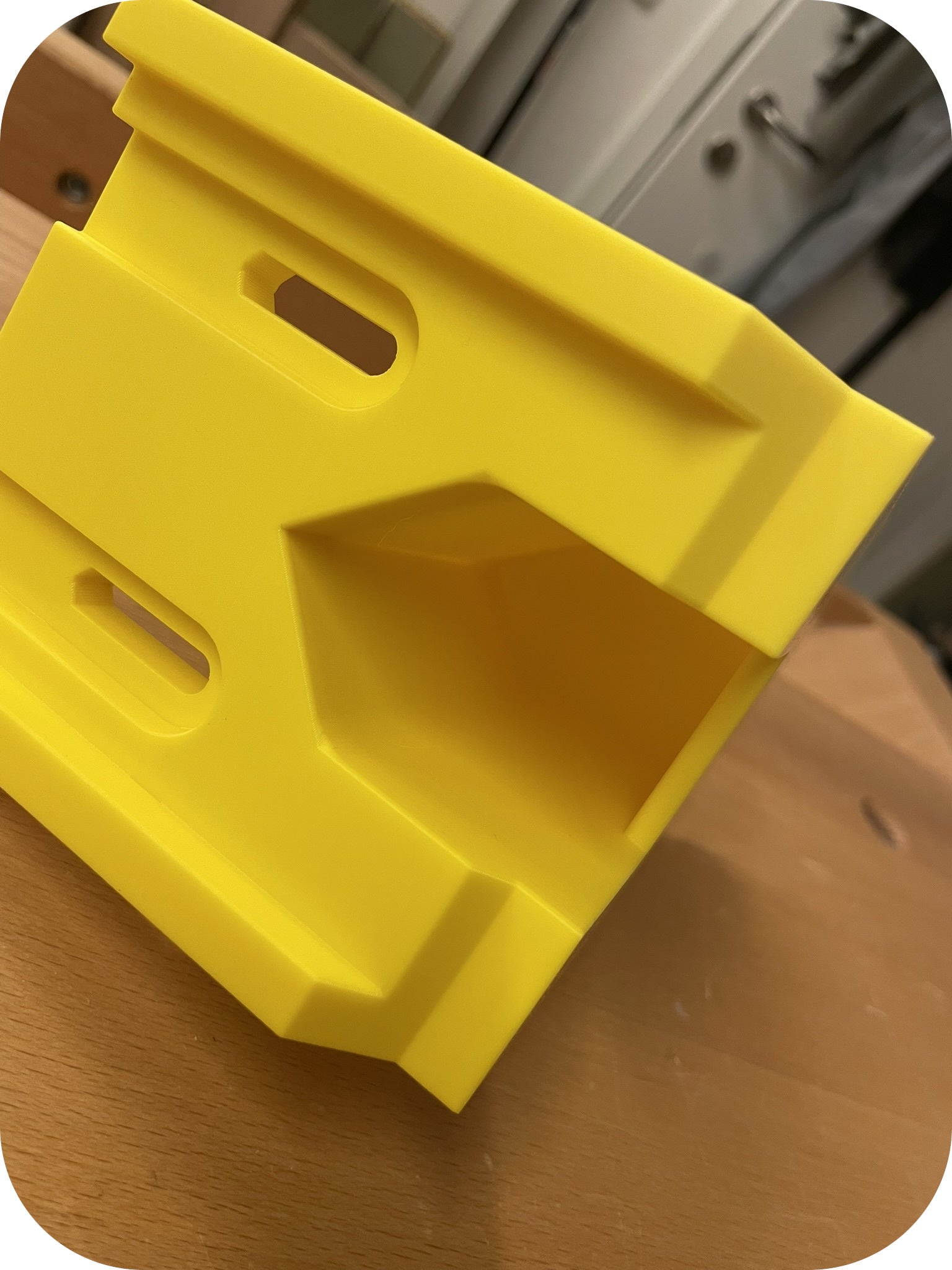

Groß dimensionierte Absaugung -

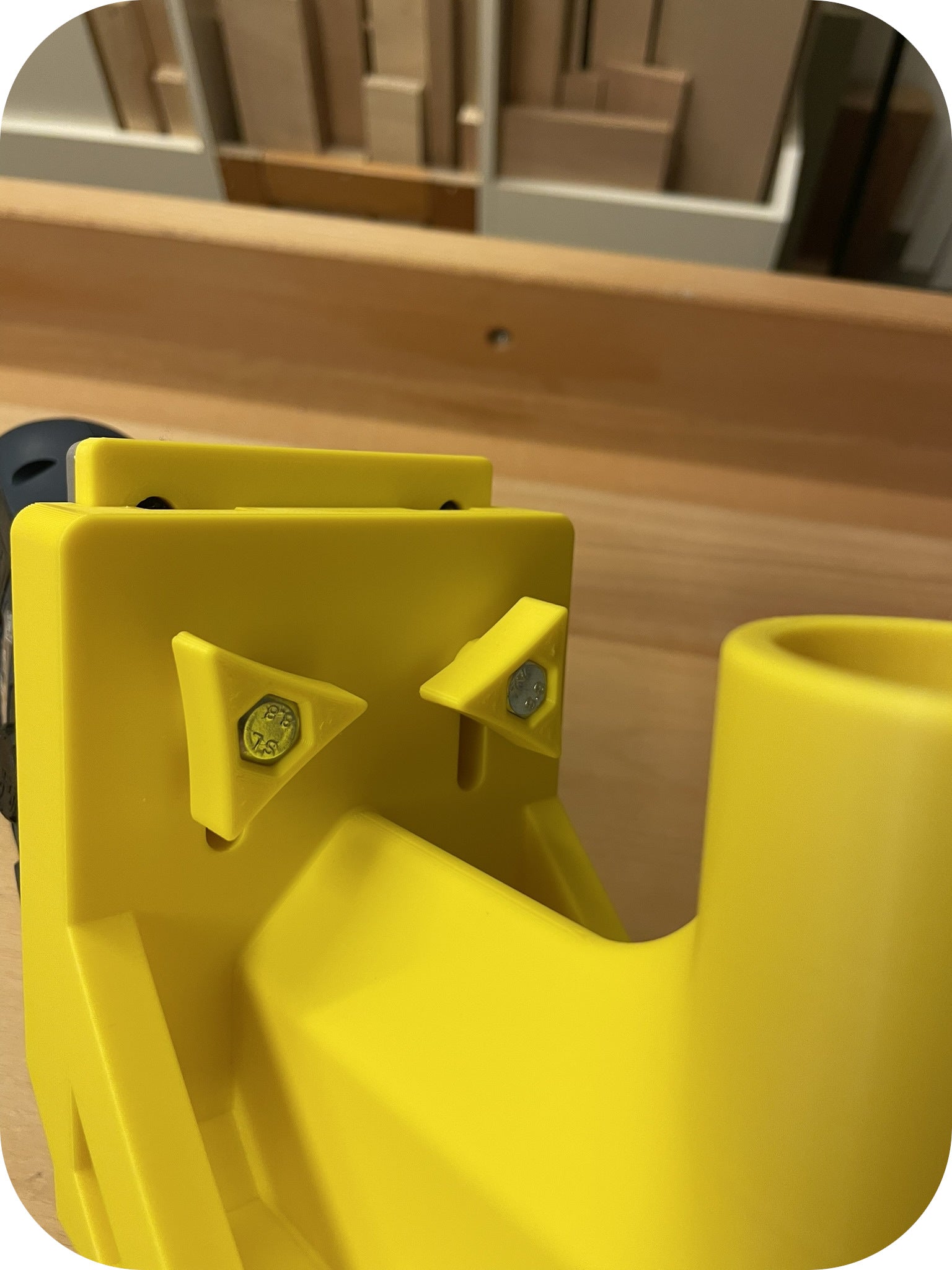

Zwei Schrauben zur Höhenverstellung -

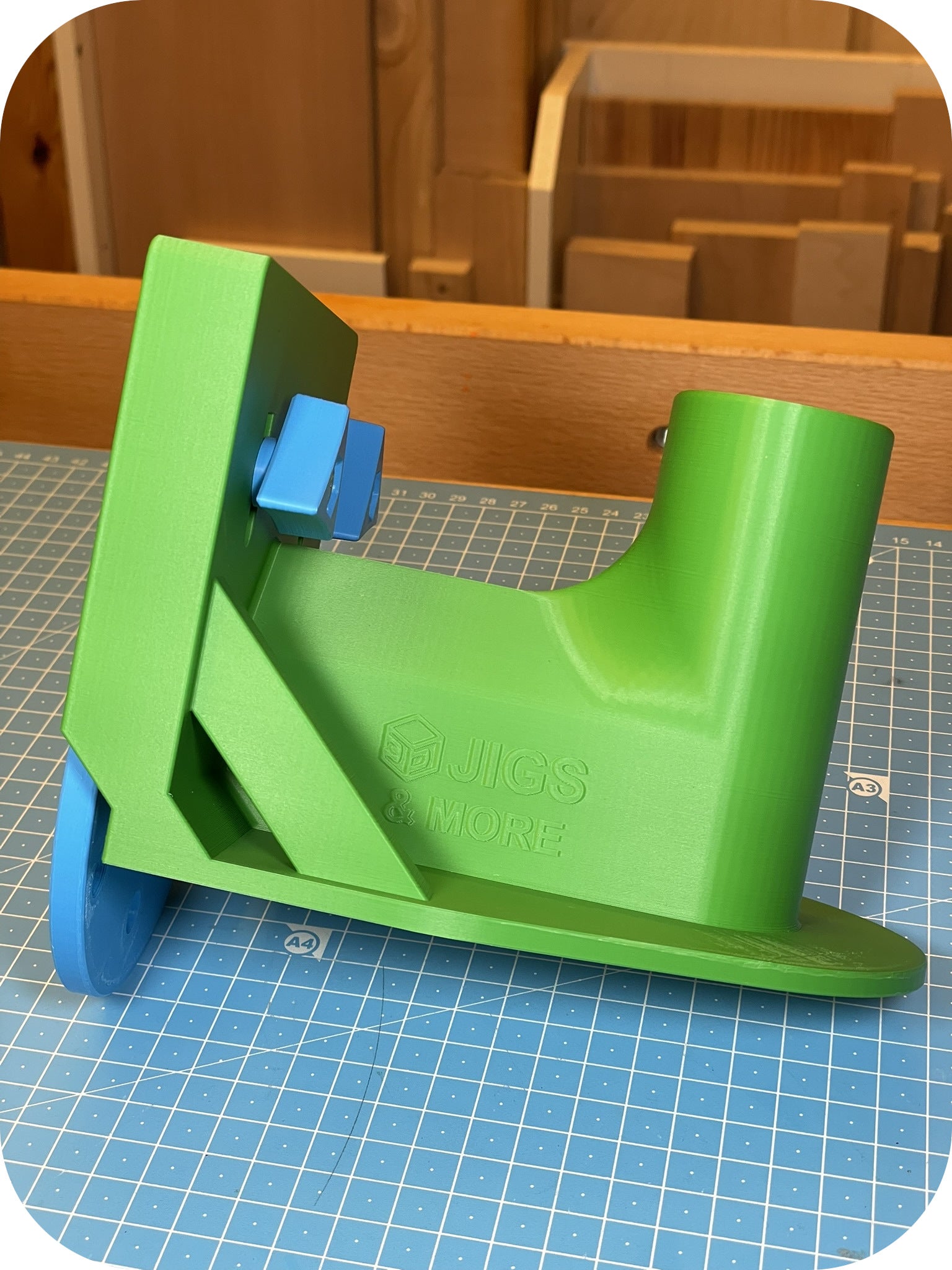

Flansch für Kantenfräse (breite Ausführung) in Smaragdgrün und Blau (Seitenansicht) -

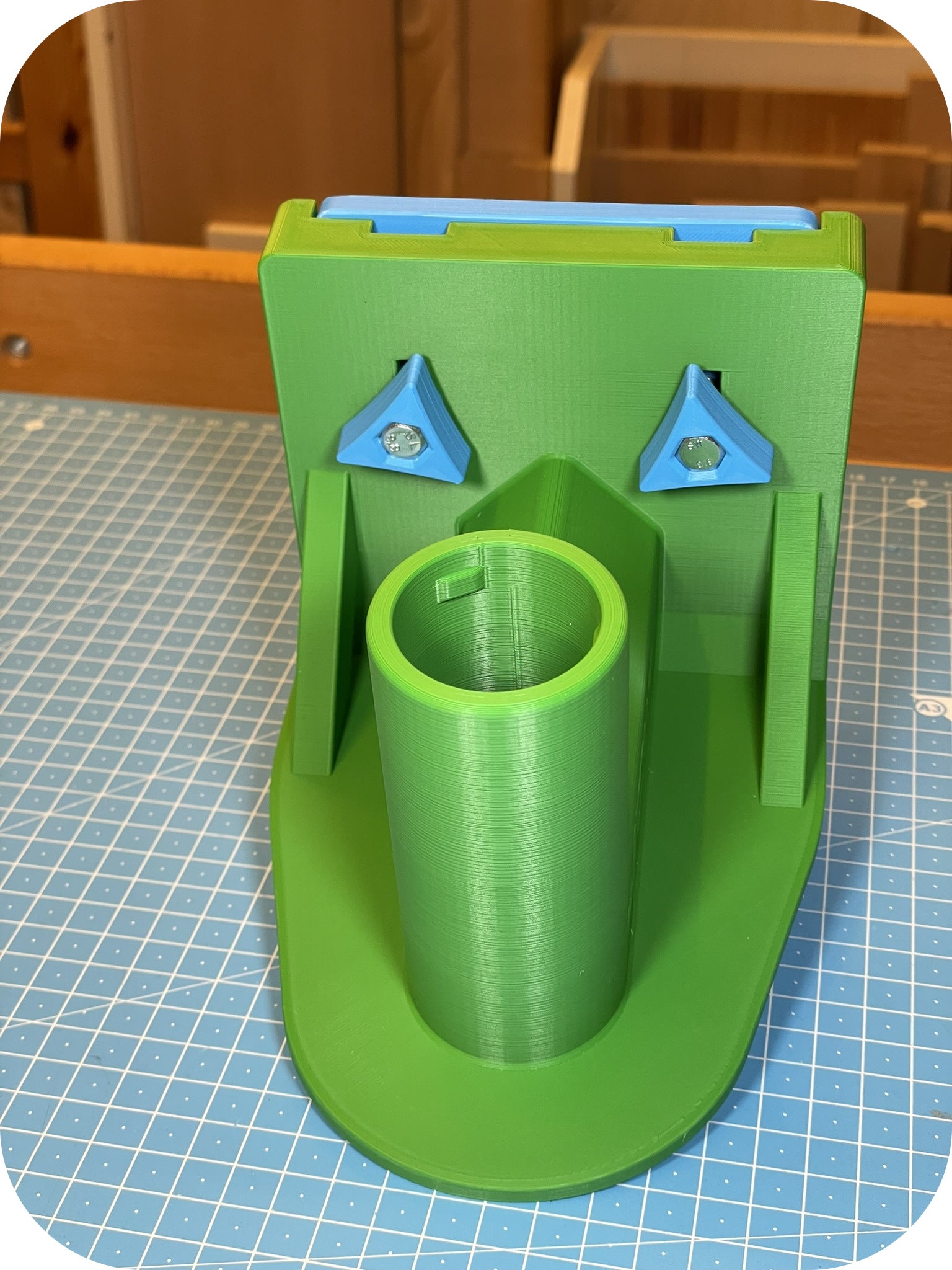

Flansch für Kantenfräse (breite Ausführung) in Smaragdgrün und Blau (Frontansicht) -

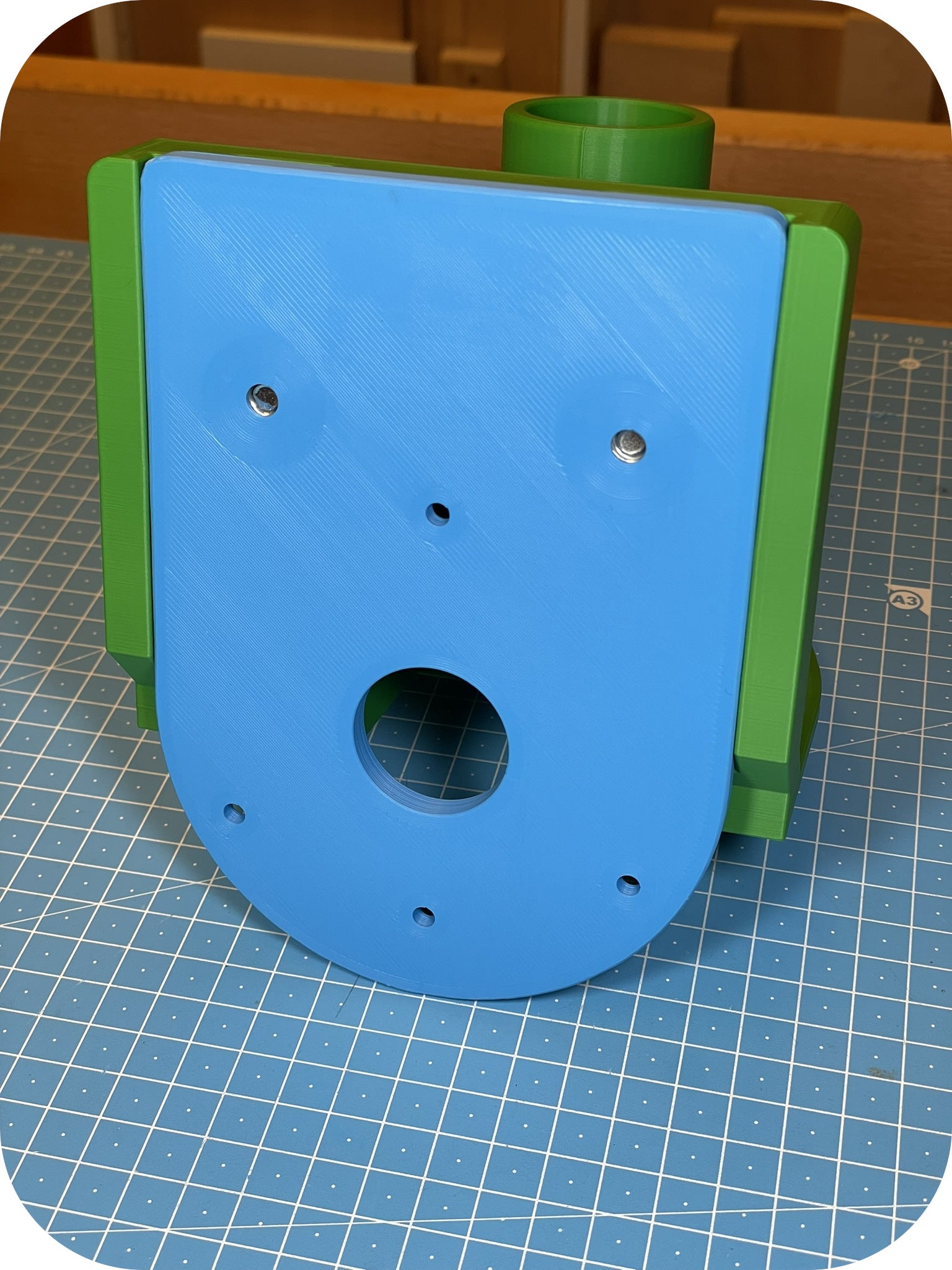

Flansch für Kantenfräse (breite Ausführung) in Smaragdgrün und Blau (Rückansicht) -

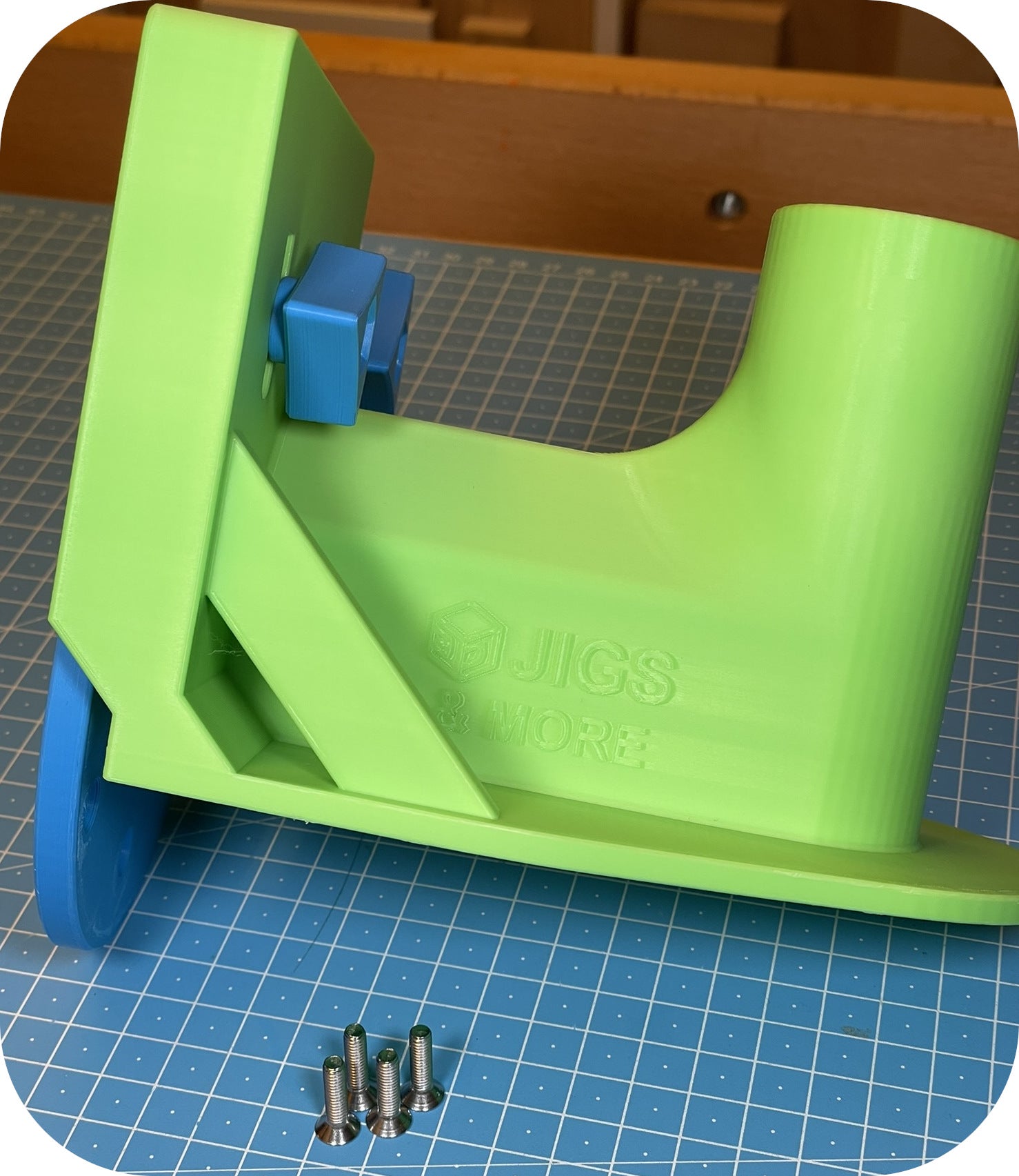

Flansch für Kantenfräse (breite Ausführung) in Hellgrün und Blau (Seitenansicht) -

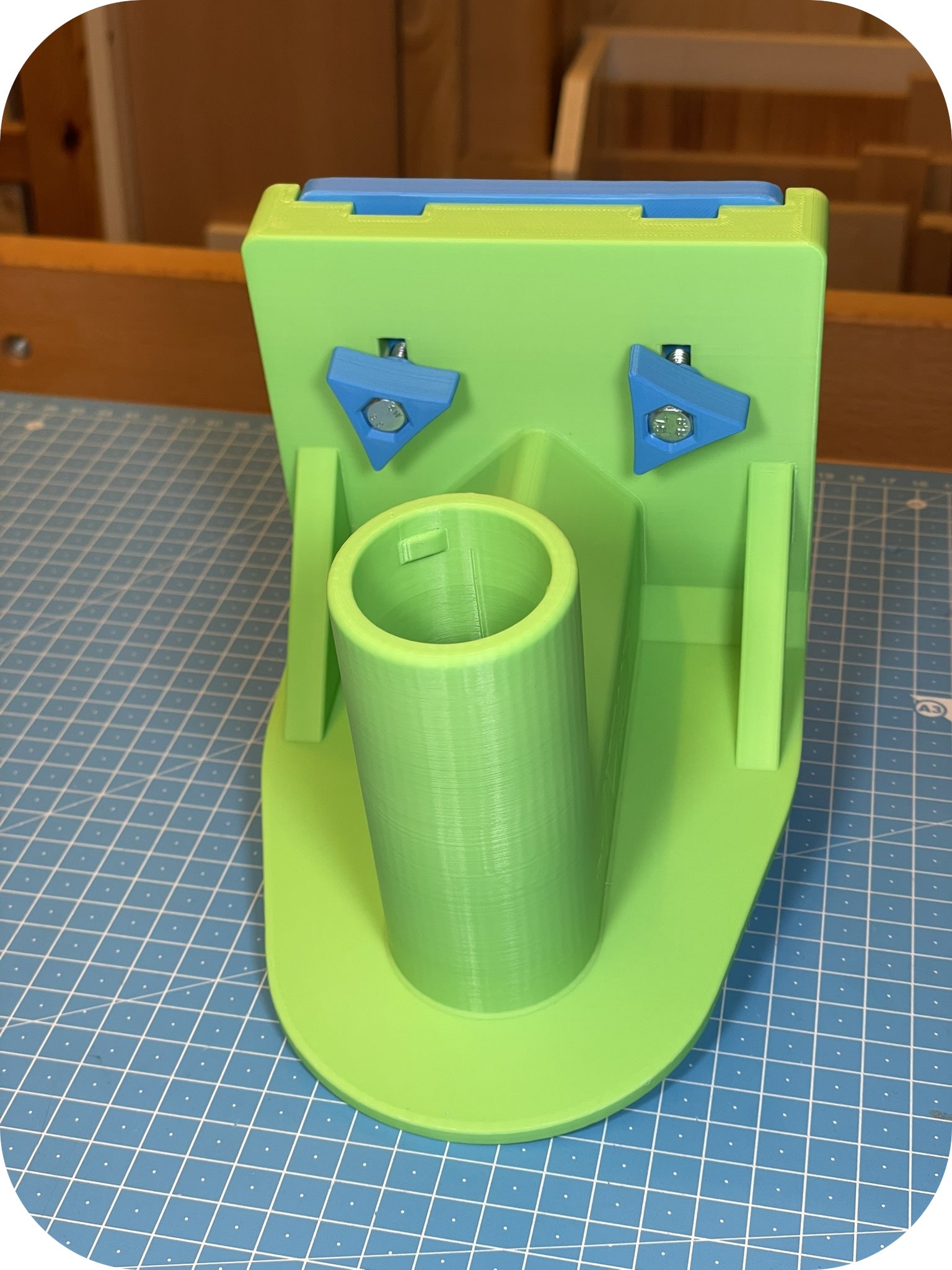

Flansch für Kantenfräse (breite Ausführung) in Hellgrün und Blau (Frontansicht) -

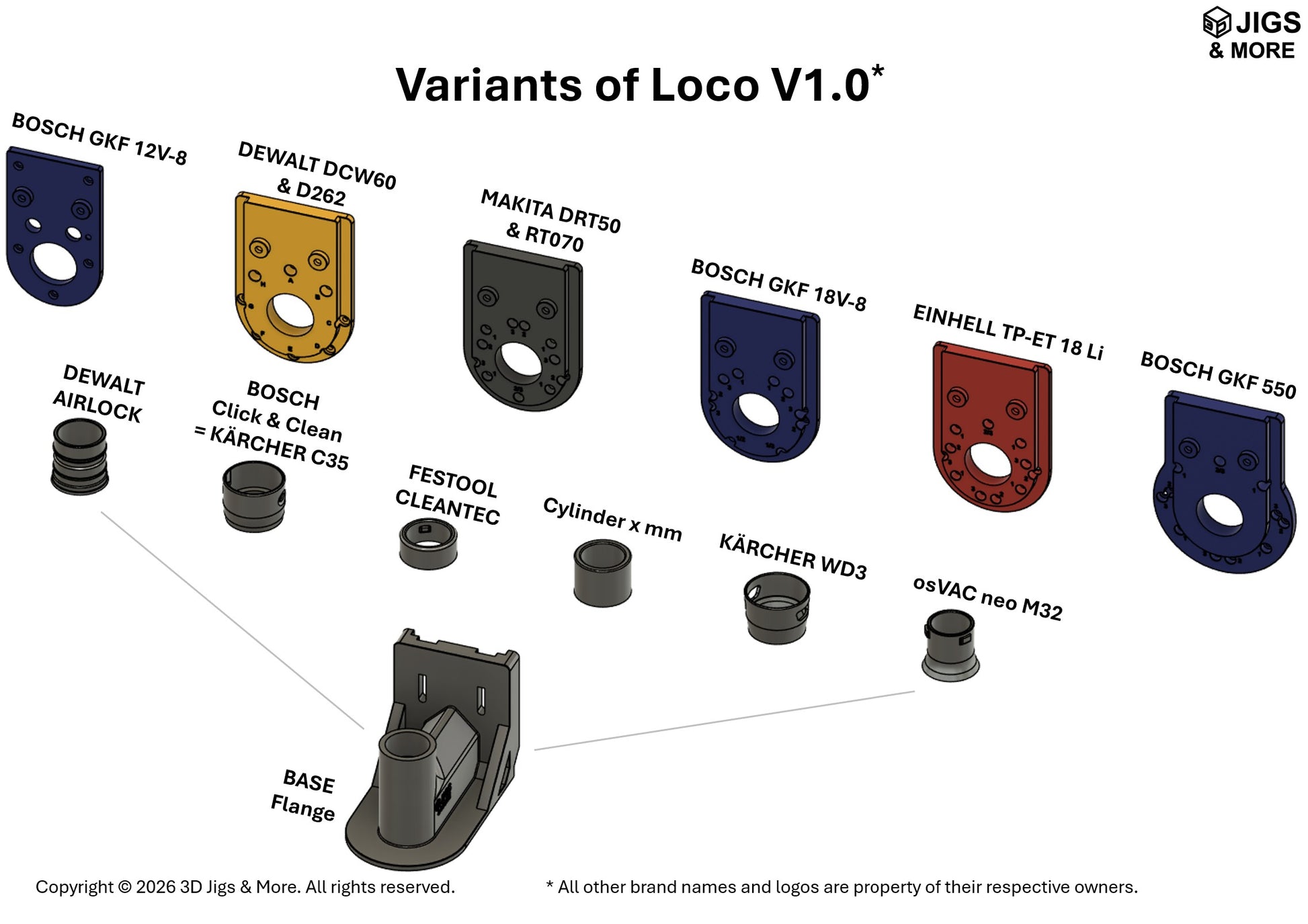

Varianten der Version 1.0 -

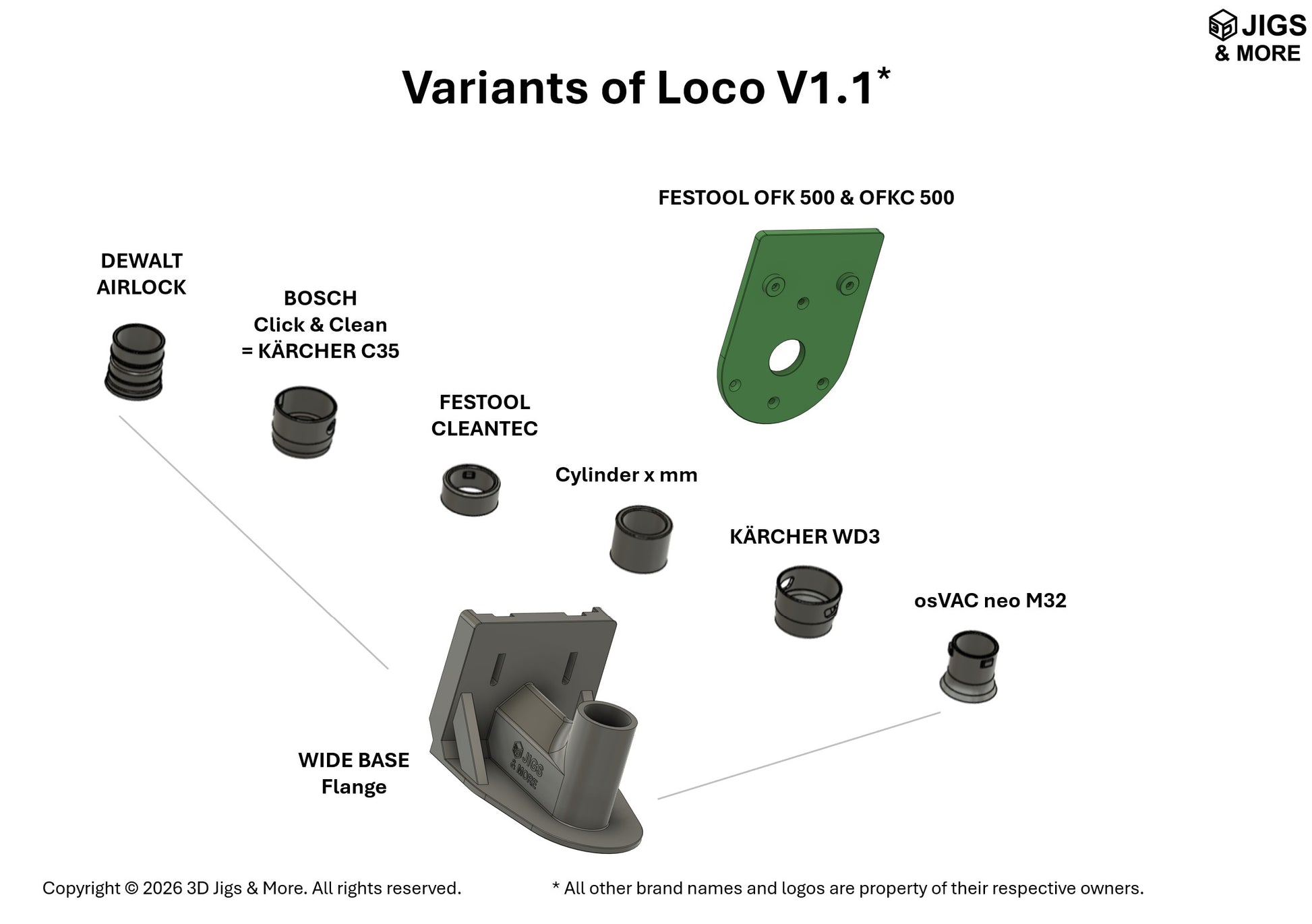

Varianten der Version 1.1 -

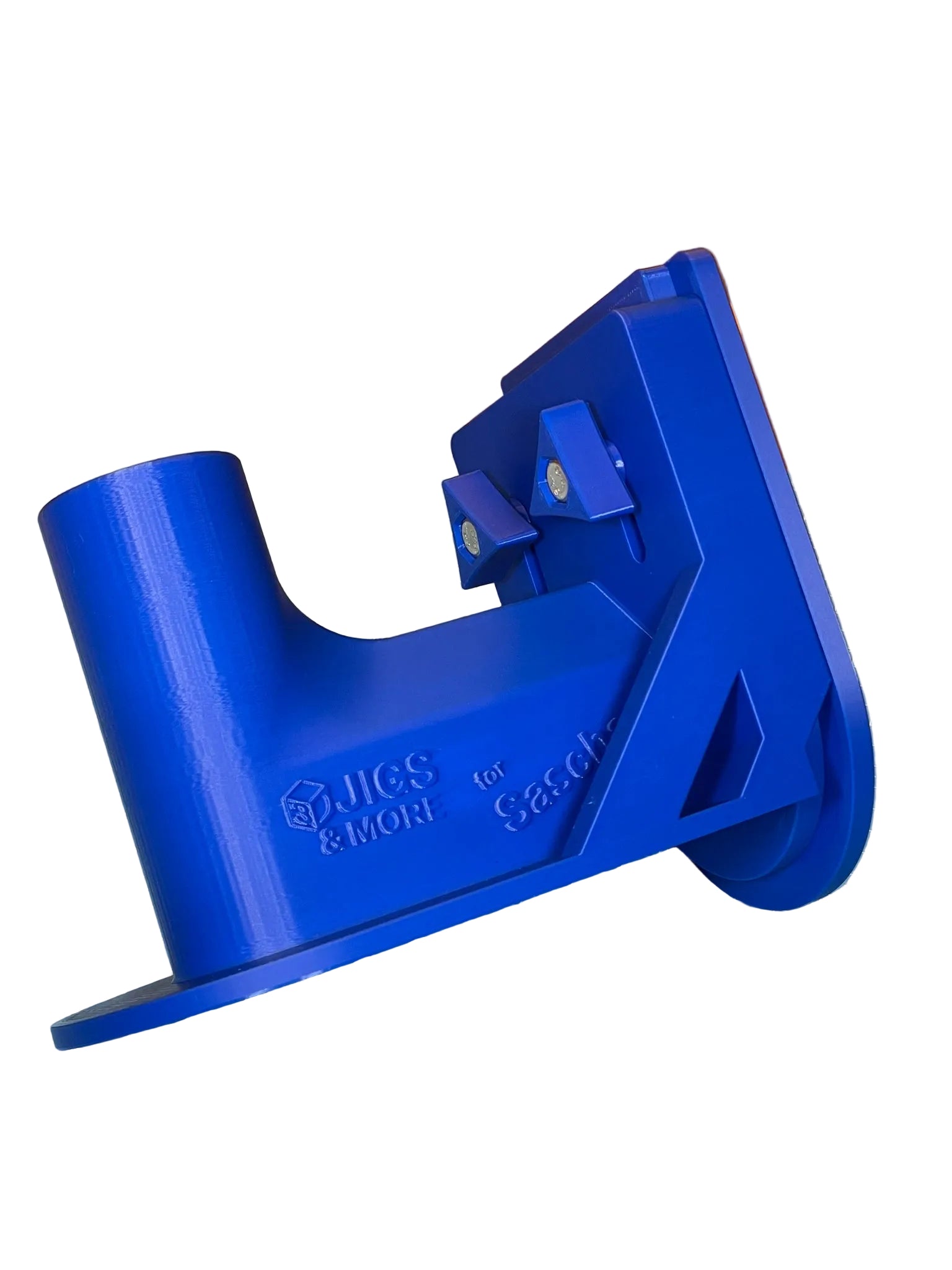

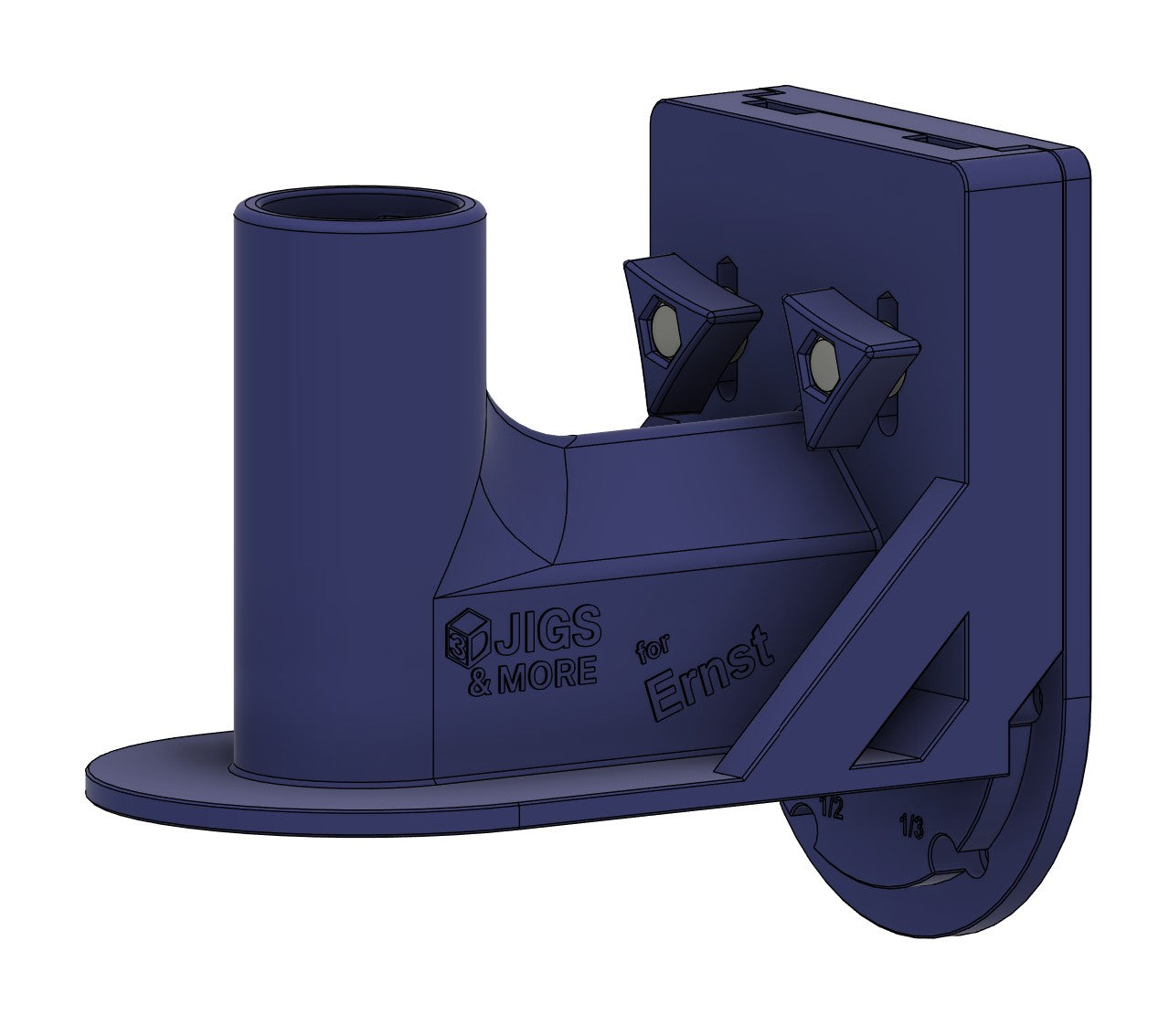

Flansch für Kantenfräse in Blau -

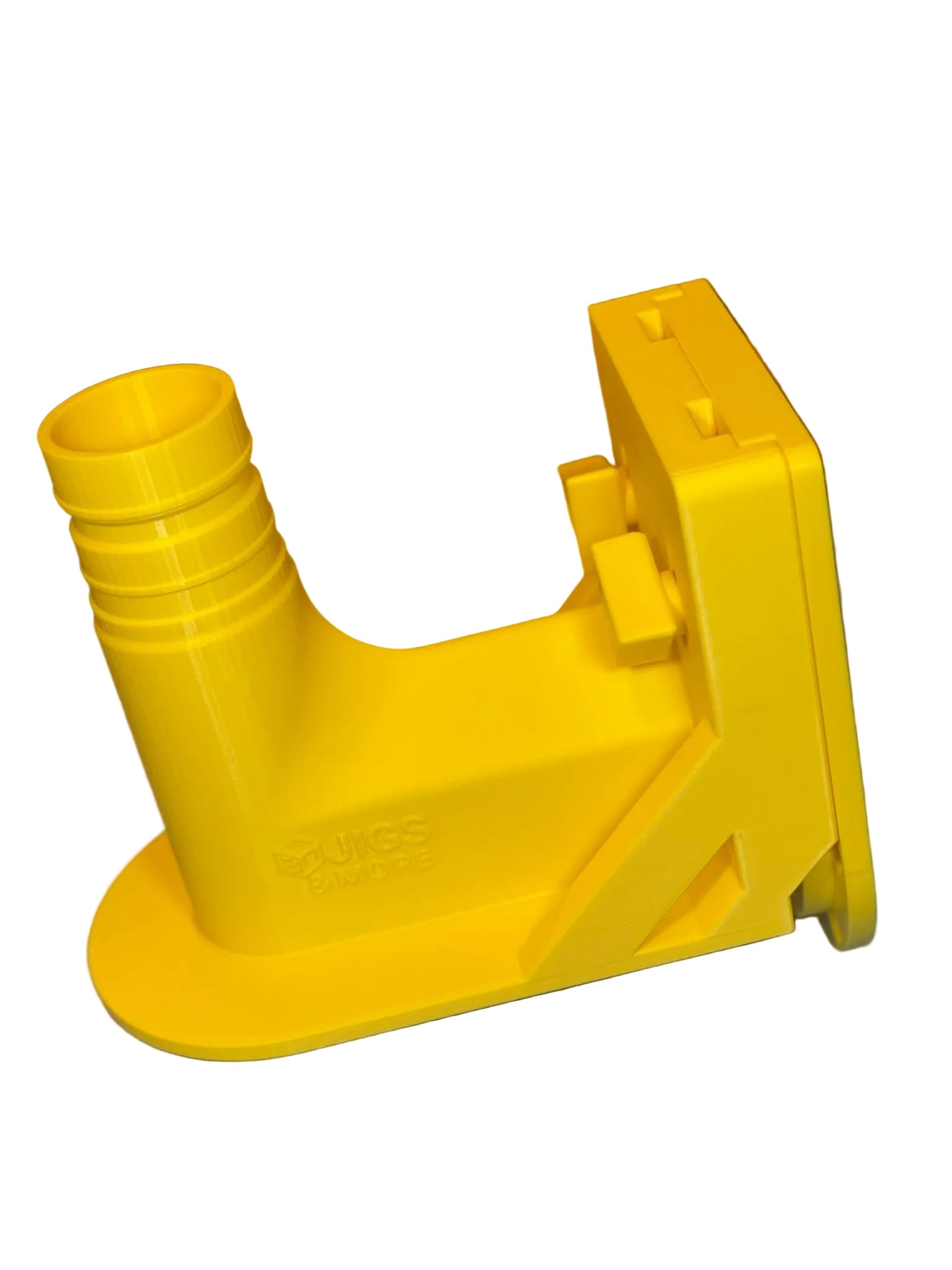

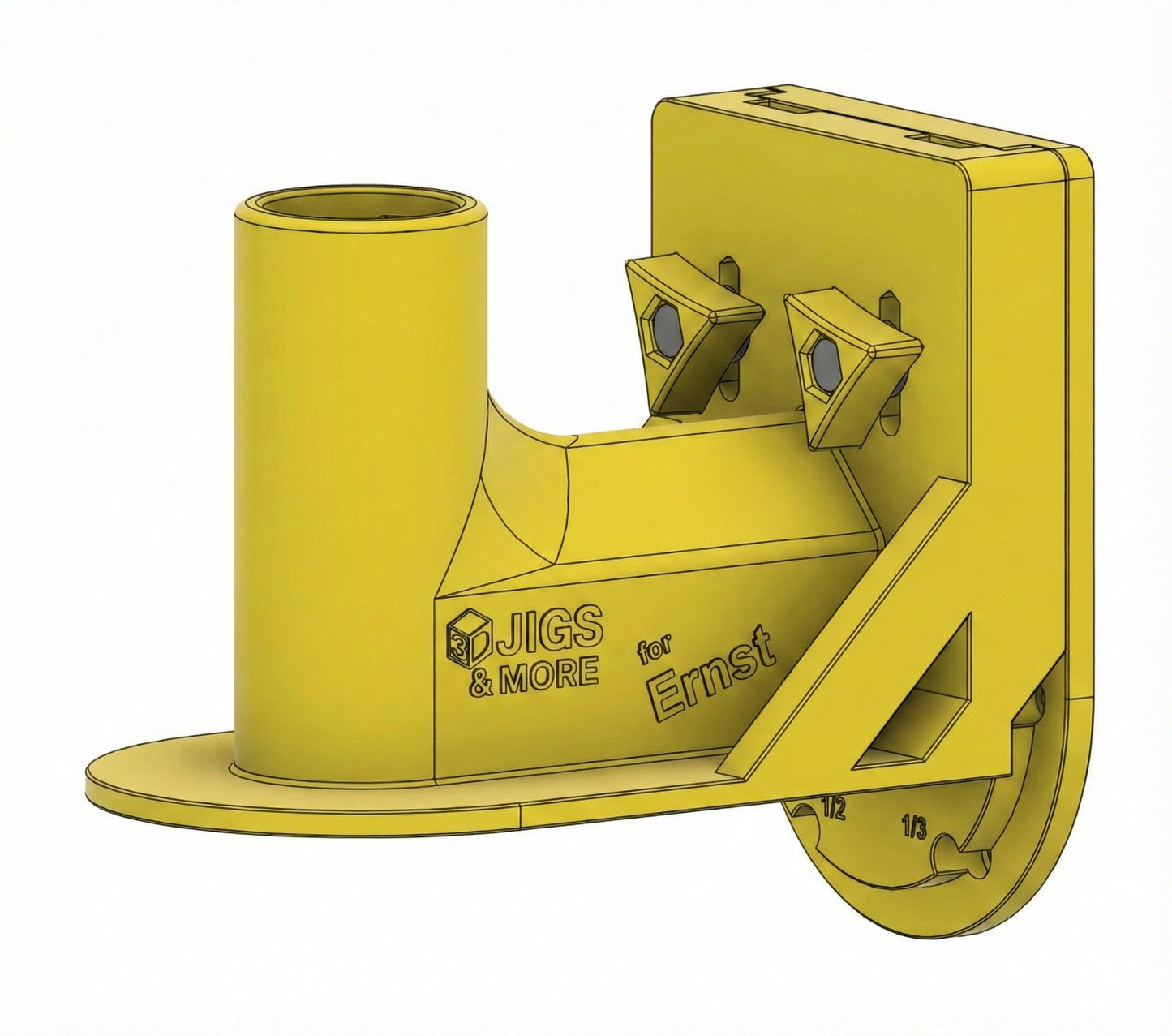

Flansch für Kantenfräse in Gelb -

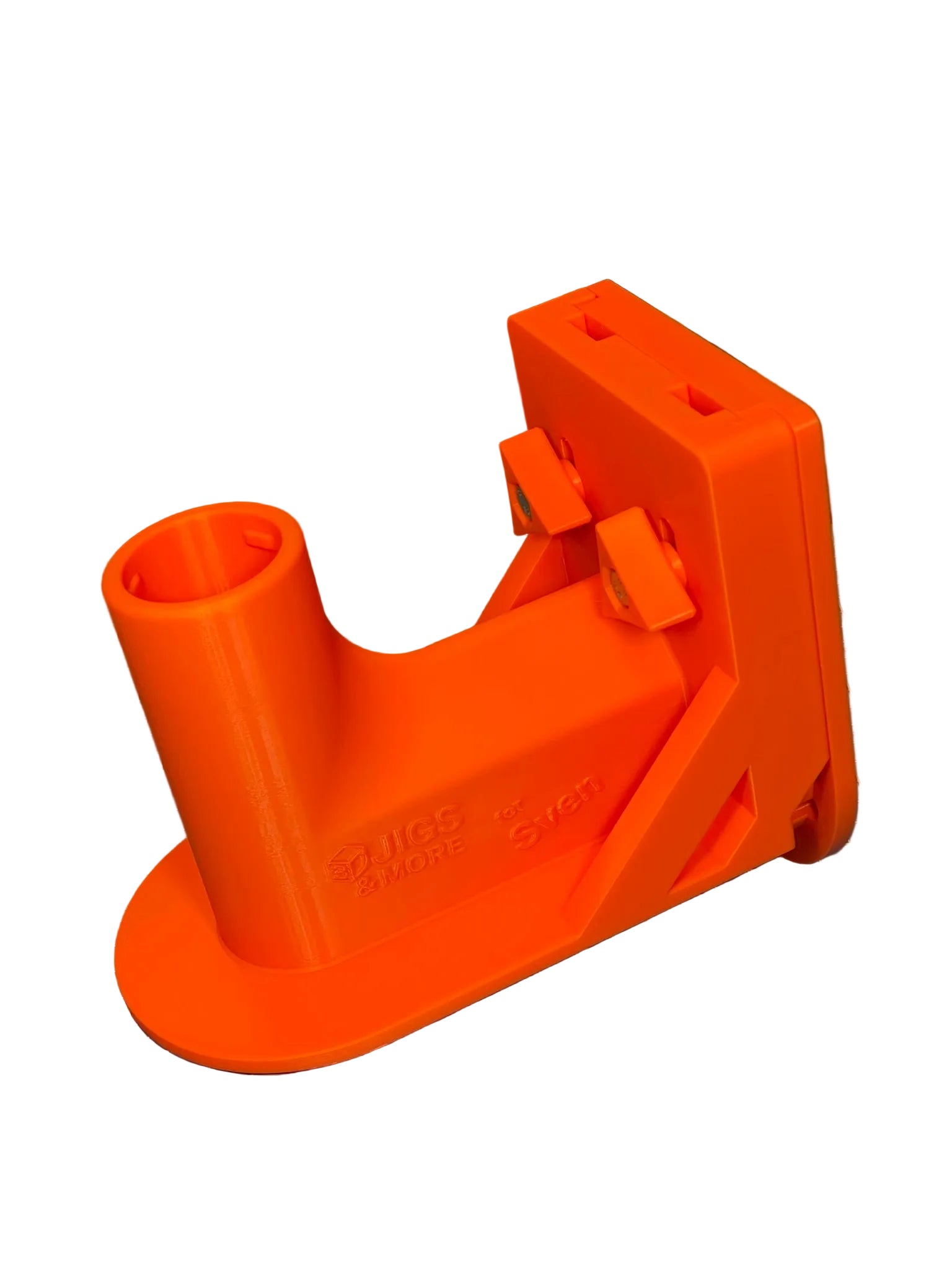

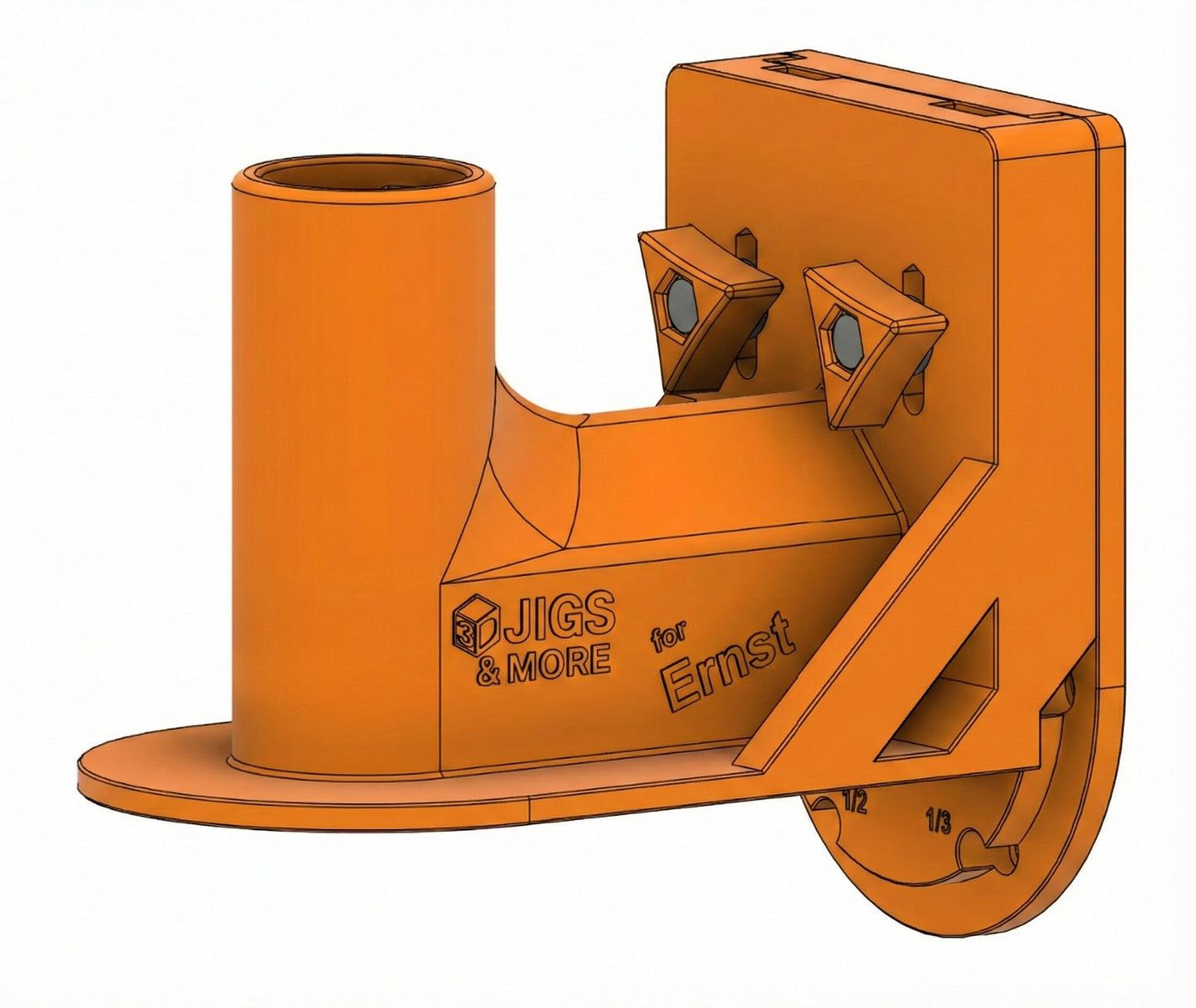

Flansch für Kantenfräse in Orange -

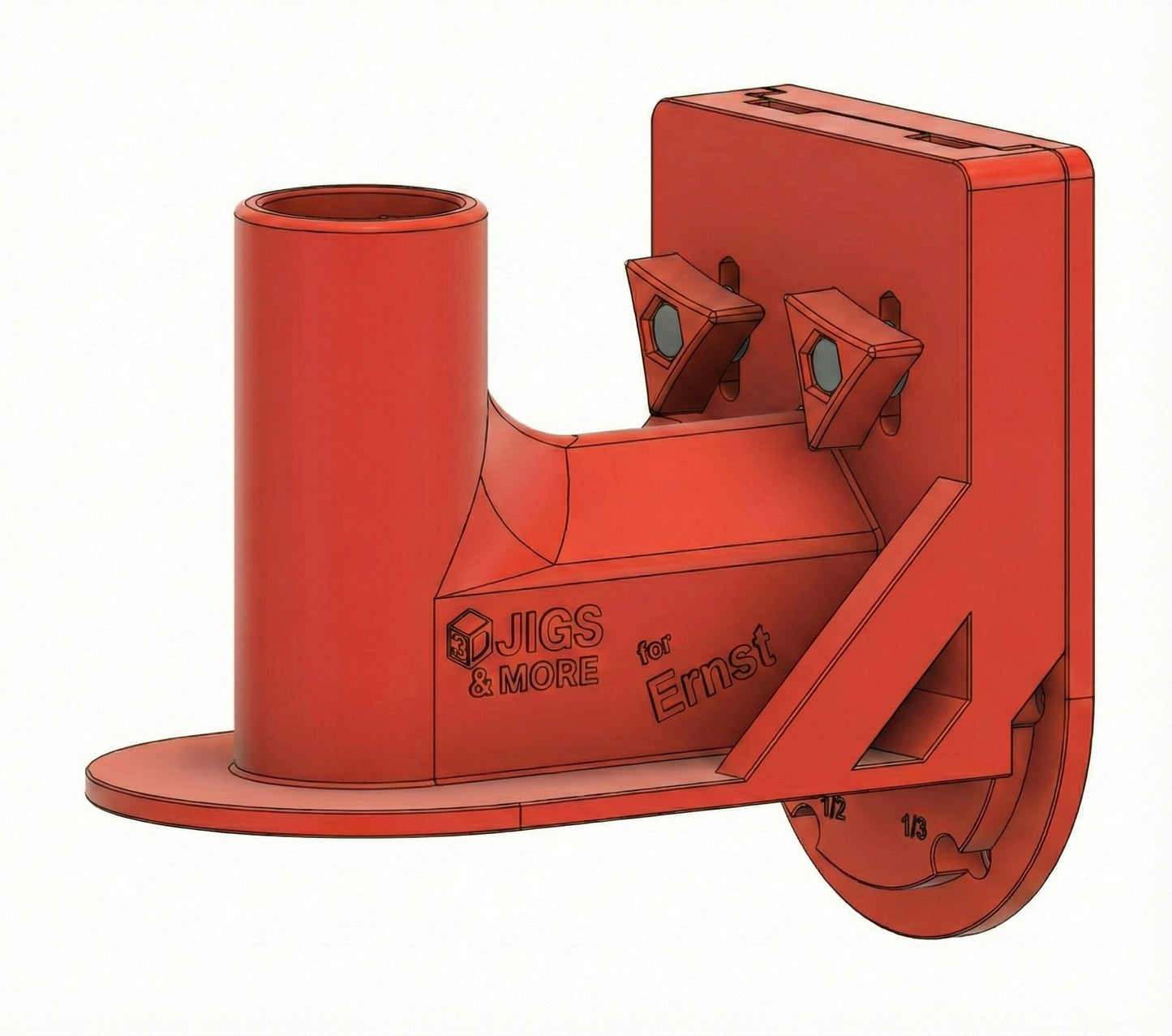

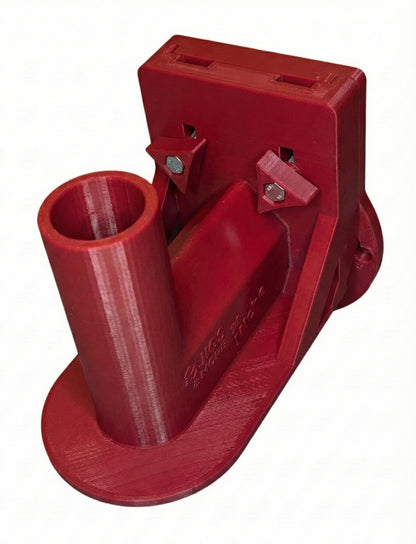

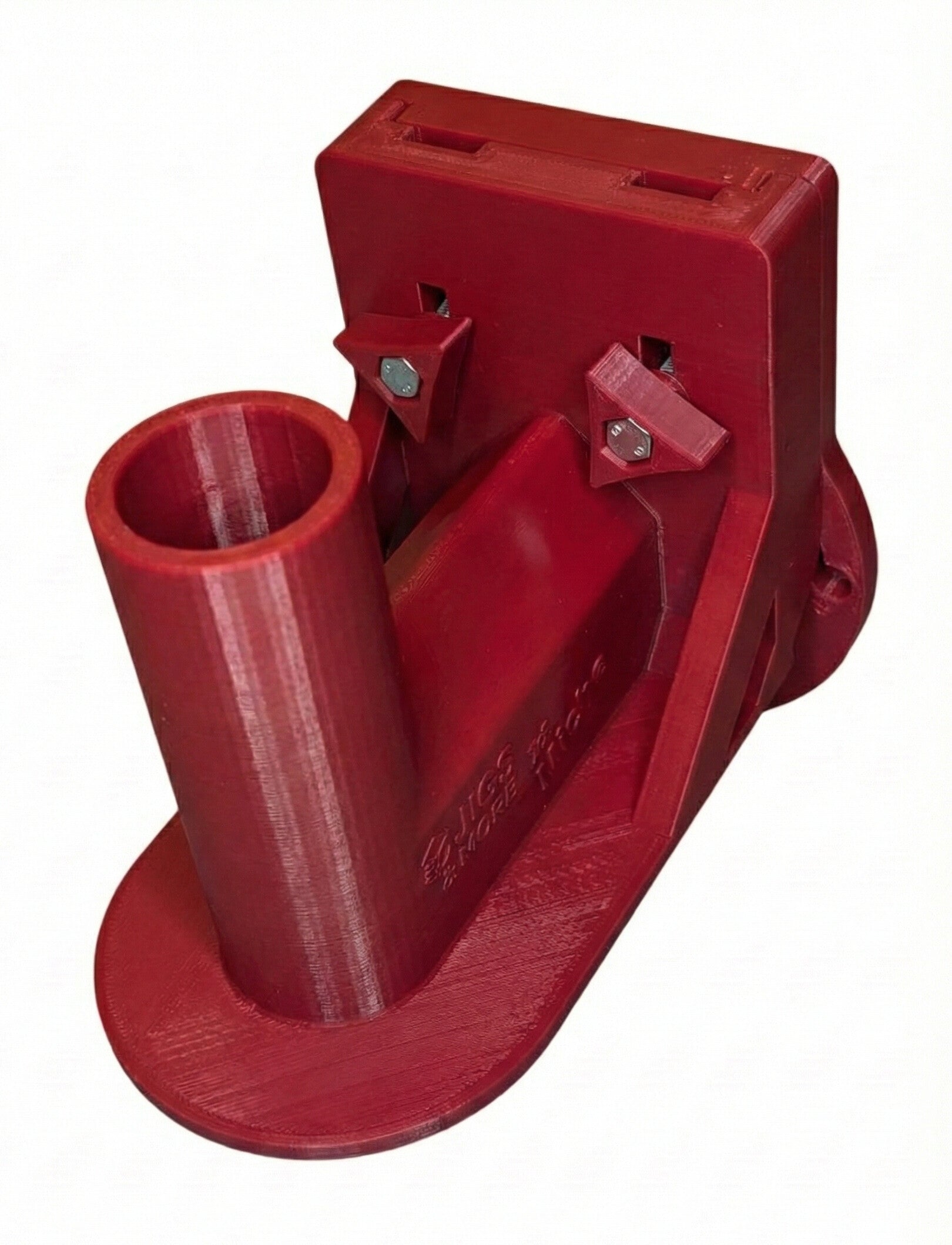

Flansch für Kantenfräse in Rot
3D Jigs & More

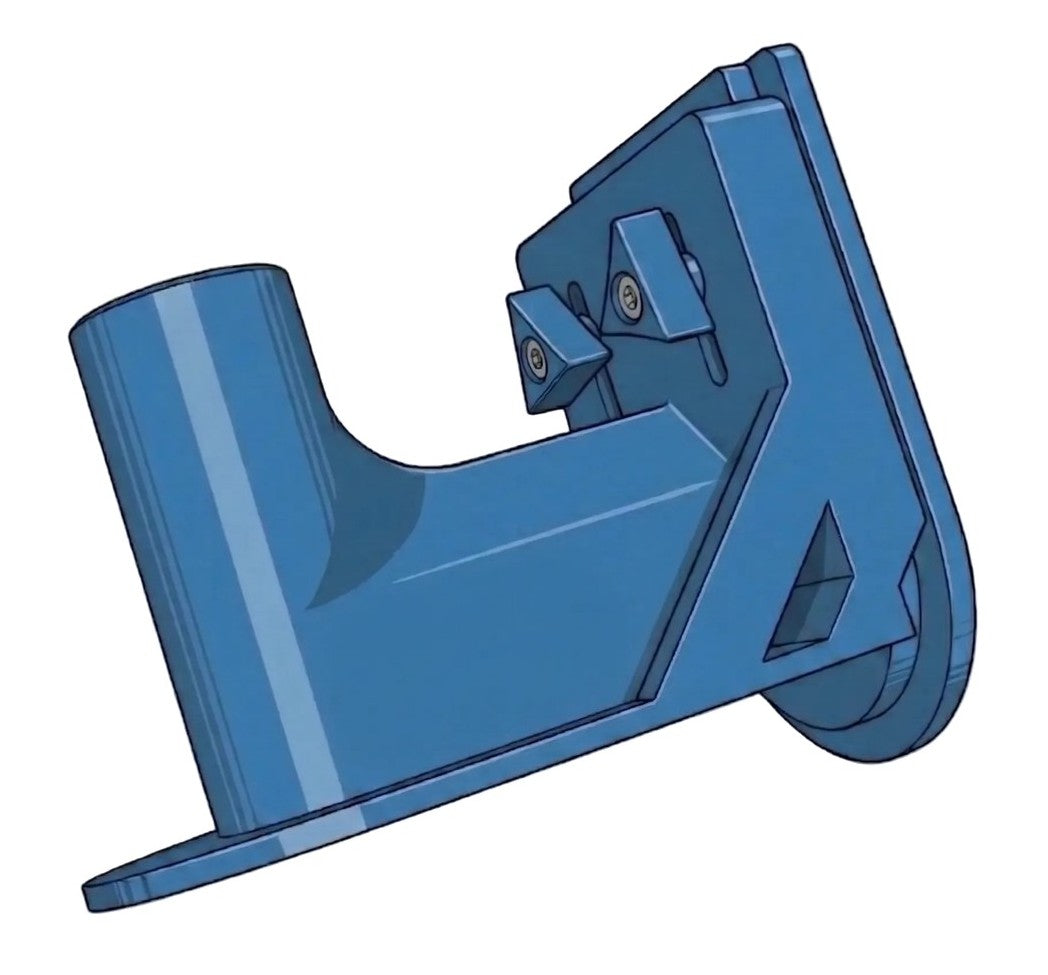

90° Flansch für Kantenfräsen
90° Flansch für Kantenfräsen
...den du auf dem Produkt gedruckt haben möchtest, unterhalb von for.
In 1-3 Tagen für dich gefertigt und versendet
Verfügbarkeit für Abholungen konnte nicht geladen werden
Dieser hochwertig gefertigte 90° Flansch ist die perfekte Ergänzung für deine Kantenfräse, wenn du Umleimer trimmen möchtest oder einfach nur saubere Fasen und perfekte Rundungen fräsen willst.
Die verwindungssteife Konstruktion verhilft dir zu präzisen Ergebnissen, denn du kannst die Kantenfräse verbunden mit dem Flansch sicher mit zwei Händen an zwei Kanten führen. Und die effektive Absaugung sorgt zusätzlich für ein sauberes Arbeitsumfeld.
Die Adapterplatte gestattet es bei fast allen Kantenfräsen, den Fräskorb in unterschiedlichen Ausrichtungen zu montieren. Alle Adapterplatten der schmalen Maschinen sind darüber hinaus kompatibel mit dem Grundkörper und einzeln erhältlich. Die breite Form wurde für Fräsen modifiziert, die eine breitere Adapterplatte benötigen. Details hierzu findest du im Manual.
🧰 Kompatible Kantenfräsen:
- BOSCH GKF 18V-8
- BOSCH GKF 12V-8
- BOSCH GKF 550
- DEWALT DCW60 / D2620
- MAKITA DRT50 / RT0700
- EINHELL TP-ET 18 Li BL / TP-RO 18 Set Li BL
- FESTOOL OFK 500 & OFKC 500
Dein Modell ist nicht dabei? Frag einfach nach!
💨 Anschlussvielfalt für Absaugung:
Passend zu vielen Systemen – für sauberes Arbeiten nahezu ohne Staub:
- FESTOOL Cleantec
- BOSCH Click & Clean = KÄRCHER C35
- DEWALT Airlock
- KÄRCHER WD3
- osVAC neo M32
- Zylinder nach Vorgabe
Andere Anschlüsse? Kein Problem – gerne auf Anfrage!
🖋️ Personalisierung:
Mach deinen Flansch zu deinem individuellen Werkzeug!

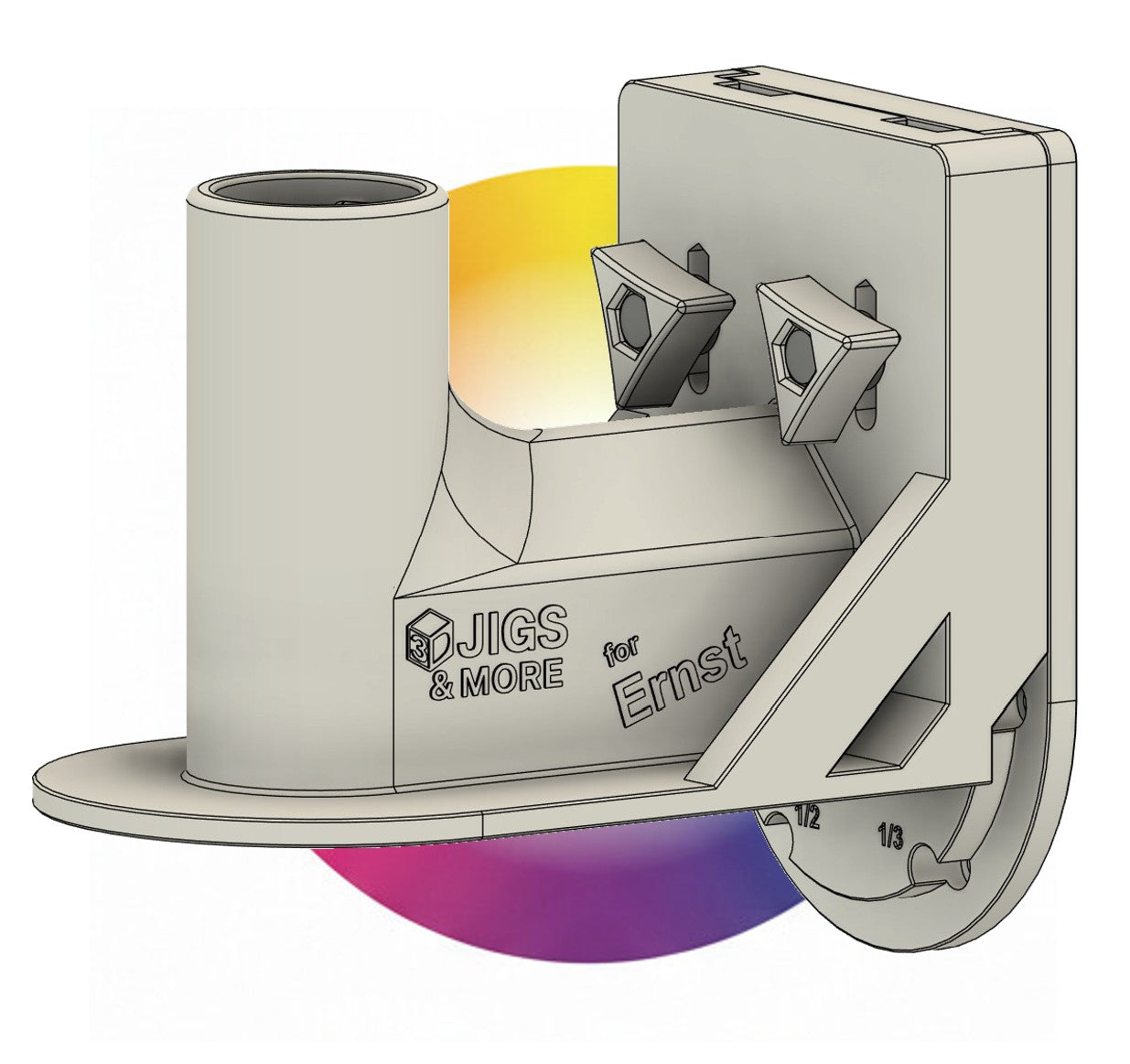

Wähle eine Farbe aus den sofort verfügbaren Filamenten oder schreib uns wegen einer Wunschfarbe vorher an. Wir schauen dann, was möglich ist.
Dein Name kann direkt in das Bauteil integriert werden – dauerhaft, präzise und sauber lesbar. Beispiele wie for Sascha findest du in den Produktbildern.
🎁 Ideal als persönliches Einzelstück oder als Geschenk für Werkzeug-Fans.
Andere Idee für die Personalisierung? Gerne auf Anfrage!
📐 Technische Details:
- Material: Hochfestes PLA+ mit M6-Schrauben und eingelassenen Muttern zur Verstellung
- Einlassdurchmesser Ø: 40 mm (ideal für Fräser ≤ 30 mm Ø)
- Länge: ca. 179 mm (leichte Abweichung je nach Typ der Kantenfräse)
- Breite: 100 mm (120 mm für GKF 500, 128 mm für OFK(C) 500)
- Bearbeitbare Umleimer: ca. 8 mm Stärke, bis zu 12 mm Überstand
Andere Anforderungen? Kein Problem – gerne auf Anfrage!
⚙️ Montagehinweis:
Die Original-Grundplatte der Kantenfräse wird durch die mitgelieferte Adapterplatte ersetzt. Die Originalschrauben können wiederverwendet werden mit Ausnahme der OFK(C) 500, dort werden 4 Senkkopfschrauben M4 mitgeliefert.
Detaillierte Informationen sowie Sicherheitshinweise findest du im Manual.
🎨 Optionen & Preise:
- Standard PLA+ (Blau, Gelb, Orange oder Rot) €39,-
- Andere Farbe nach Wunsch (je nach Verfügbarkeit, bitte per Mail anfragen) +€10,-
- Anpassung des Absauganschlusses - auf Anfrage, meist ohne Aufpreis
Und hier noch ein paar Hinweise:
- Es wird nur der 3D-gedruckte Flansch geliefert – ohne Kantenfräse oder Fräskorb!
- Auf mehrfachen Kundenwunsch wurde die Dimension der maximal möglichen Umleimer von 4 mm auf 8 mm Stärke und von 9 mm auf 12 mm Überstand vergrößert. Diese Änderung findet sich noch nicht allen Bildern wieder. Die Kunden-Fotos werden nicht ersetzt. Das Manual wurde bereits entsprechend aufbereitet.
- Die technischen Zeichnungen unterscheiden sich nicht im Typ der Absaugung. Die Farbwiedergabe der Zeichnungen ist ebenfalls nicht ganz naturgetreu.
- Bilder mit weißem Hintergrund sind mit Hilfe von KI auf Basis von eigenen Fotos oder Kundenaufnahmen erzeugt worden. Die Anpassung betrifft aber nur den Hintergrund oder die Farbe des Materials.
- Sieh bitte auch in das Manual. Dort sind einige Zusatzinformationen, die für dich relevant sein könnten!
- Die genannten Marken dienen nur zur Beschreibung der Kompatibilität und sind Eigentum der jeweiligen Markeninhaberin.
Share

- 5 stars: 4 (100%)
- 4 stars: 0 (0%)
- 3 stars: 0 (0%)
- 2 stars: 0 (0%)
- 1 star: 0 (0%)
Das Angebot von Oliver habe ich nach längerer Suche im Netz gefunden. Die Beschreibung und die Fotos waren so aussagekräftig, dass ich mich kurzerhand entschied den Flansch zu bestellen. Die Bestellung hatte ich am Samstagabend aufgegeben und bekam noch spät abends eine Bestätigung. Am Mittwoch drauf hielt ich den Flansch in Händen und probierte ihn sofort aus. Der Flansch sah absolut professionell aus, hatte keine Grate oder unsaubere Kanten. Die Passform der Adapterplatte zu meiner BOSCH GKF 12V-8 war absolut perfekt. Mich beeindruckte auch, dass die Muttern zur Befestigung der Adapterplatte am Flansch eingebaut, also unverlierbar sind. Ich habe 5 mm Leisten mittels Bündigfräser auf Plattenstärke gefräst. Die Einstellung des Flansches war einfach und effektiv. Der Abstand zw. Flansch und Adapterplatte war für 5 mm Leisten etwas knapp, sodass die Auflagefläche des Flansches zunächst auf der Leimkante lief. Als ich dies Oliver mitteilte und einen Vorschlag zur Änderung machte, ging er schnell drauf ein und schickte mir eine neue Version des Flanschs, die wesentlich mehr Spielraum bietet.
Mich störte vor der Bestellung, dass man im Betrieb keine Sicht auf den Fräser hat, was sich aber als unbedeutend herausstellte. Die Absaugung funktionierte viel besser als bei meinen anderen Fräsen mit Originalabsaughaube.
Kurzes Fazit: Der Flansch hat eine super Passform und Funktion. Ich bin glücklich das Angebot gefunden zu haben und kann es nur weiter empfehlen.
Hallo Thomas, es war mir eine Freude, das Update mit Dir gemeinsam zu pushen. Die neue Revision des Flansches ist auch bereits im Shop. Viel Spaß mit dem Flansch und viele Grüße!
Ich hab den Flansch bei Oliver, den ich aus der Winkler-Gilde kenne, bereits vor Eröffnung des Shops bestellt und muss sagen, dass die Ausführung sehr durchdacht und die Verarbeitung großartig ist.
Ich hab den Flansch für meine Makita Kantenfräse im Einsatz und war bei jedem Einsatz der Makita genervt, dass die Werkstatt und ich hinterher aussahen wie 🤬.
Mit dem Flansch ist das vollständig vorbei. Oliver hatte mir noch einen Adapter für meinen Kärcher WD3 gedruckt, sodass nun ich alles direkt zusammenstecken und loslegen kann.
Als bisheriger „Freihand- Fräser“ war es eine kleine Eingewöhnung mit dem Flansch zu arbeiten, aber das war es allemal wert.
Hi Martin, ganz lieben Dank für die tolle Rückmeldung und die Fotos. Der WD3-Anschluss gehört dank dir jetzt mit zu den Varianten.
Hallo Zusammen,
ich habe Oliver über die Winkler-Gilde kennen gelernt und durfte den „Prototypen“ für die Makita kostenfrei testen. Das Jig ist sehr hochwertig verarbeitet und hat in allen Bereichen perfekt gepasst. Die Absaugung funktioniert perfekt, besser als mit dem Makita Zubehör von der Fräse her. Durch den Anschluss für die Absaugung hat man eine zusätzliche Möglichkeit, das Werkzeug zu halten. So kann man die Fräse mit 2 Händen sehr gut führen, sieht den Arbeitsbereich des Fräsers und durch das Jig arbeitet man exakt im rechten Winkel. Eine perfekte Unterstützung und sehr zu empfehlen.
Ein kleines Update war eine neue Basisplatte, mit der man den Fräskorb in unterschiedlichen Positionen befestigen kann. So kann hier jeder in seiner Lieblingsposition arbeiten. Ich glaube, Oliver ist ein kleiner Perfektionist! 👍🏻
Hallo Sascha, besten Dank für das schöne Feedback und vor allem dafür, dass du mit der Makita geholfen hat, das Portfolio zu erweitern. Weiterhin viel Spaß mit dem Flansch!
Ich habe den Flansch für die EINHELL TP-ET 18 Li BL. Oliver und ich kennen uns aus der Winkler-Gilde, einem Forum für Holzwerker. Daher habe ich den Flansch bereits vor Eröffnung des Shops bekommen, weil ich ihm die Maße für die Fräse zukommen ließ und alles auf Pass Genauigkeit getestet habe. Das Jig habe ich zudem ausnahmsweise selbst ausgedruckt, um den Versandaufwand zu minimieren.
Das Jig ist sehr gut verarbeitet und sehr Stabil ausgeführt. Man kann beim Fräsen von oben auf den Fräser schauen und kann sehr genau arbeiten. Die Absaugung funktioniert außerordentlich gut, ein großer Vorteil zu anderen Vorrichtungen.
Eine wirklich empfehlenswerte Vorrichtung, die ein sicheres Führen der Fräse erleichtert und einfach zu montieren ist.
Danke, Roland...besonders dafür, dass du geholfen hast, die Einhell-Kantenfräse ins Portfolio aufnehmen zu können. Viel Spaß weiterhin mit dem Flansch!
